Панель для инструментов своими руками: практичный стенд из реек на стену

Поэтому автор предлагает сделать удобную панель органайзер для инструментов по принципу паз-панелей. Такая система надежно фиксирует держатели, защищена от пыли и легко подстраивается под любой ручной инструмент.

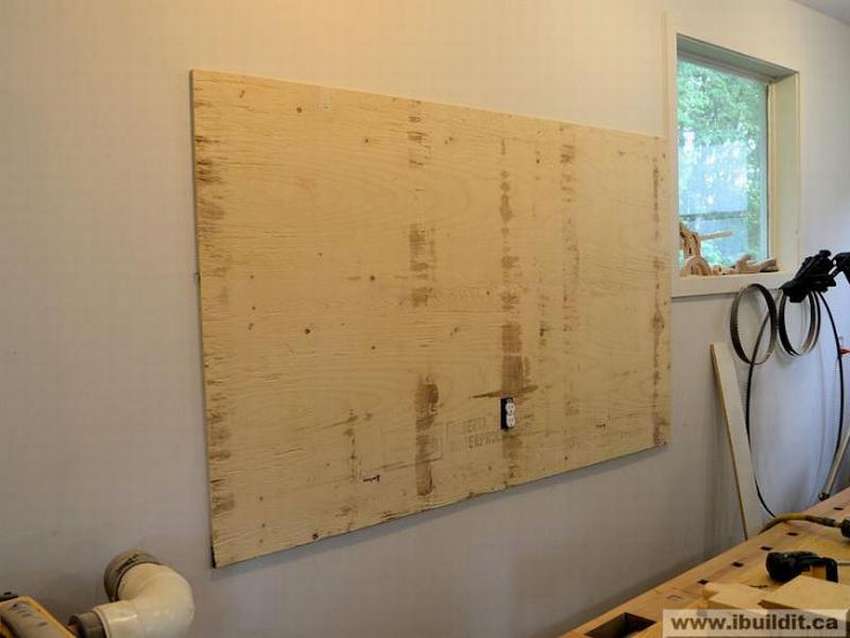

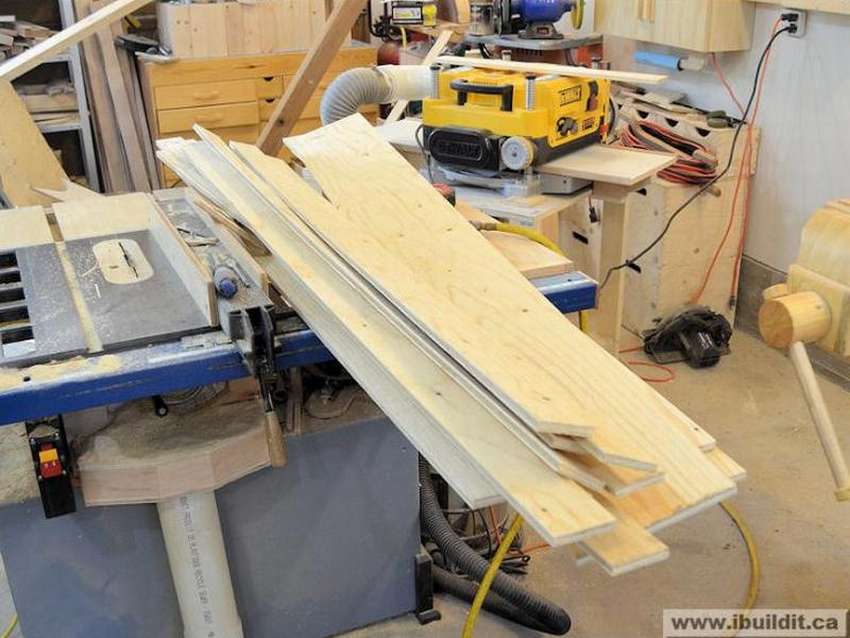

Приступим. Сначала определяем место и размеры доски для инструментов. Берем обычную фанеру (или ОСБ) толщиной 12 мм и планируем всю сборку всего из двух стандартных листов. Укорачиваем листы до 180 см — именно такой ширины будет наша панель для хранения инструмента. От первого листа (вдоль) отпиливаем полосу шириной 11 см, которая пойдет на изготовление нижних лотков для мелочевки. Готовую основу временно фиксируем на стене гвоздями, забитыми прямо в стойку каркаса. Распиливаем второй лист и пропускаем через рейсмус.

Если вы используете дешевую хвойную фанеру, то обычно она выглядит не очень привлекательно, но если как следует обработать, то можно привести вполне приличное состояние. Рейки делаем шириной 70 мм. На задней кромке выбираем четверть 6×6 мм (выборка в полдерева). Выбираем четверть только с одной стороны, чтобы в результате получился Г-образный паз. Можно выбрать и с двух сторон для Т-образного паза, но это лишняя работа, а особой разницы в крепеже навесов не дает.

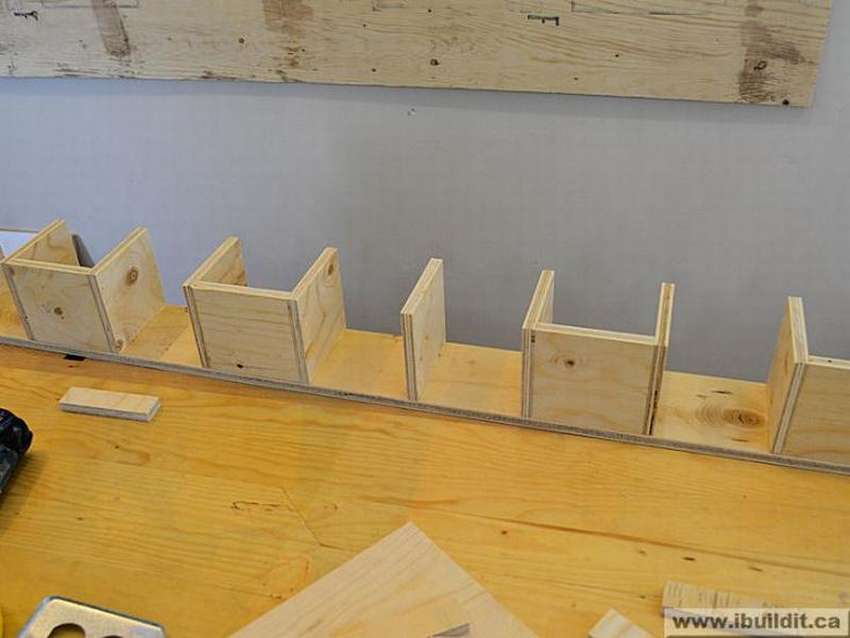

В нижней части щита делаем ряд открытых ячеек для метизов и крепежа, которые часто нужны под рукой. Для этого нарезаем перегородки квадратной формы размером 100×100 мм и собираем их в П-образные секции.

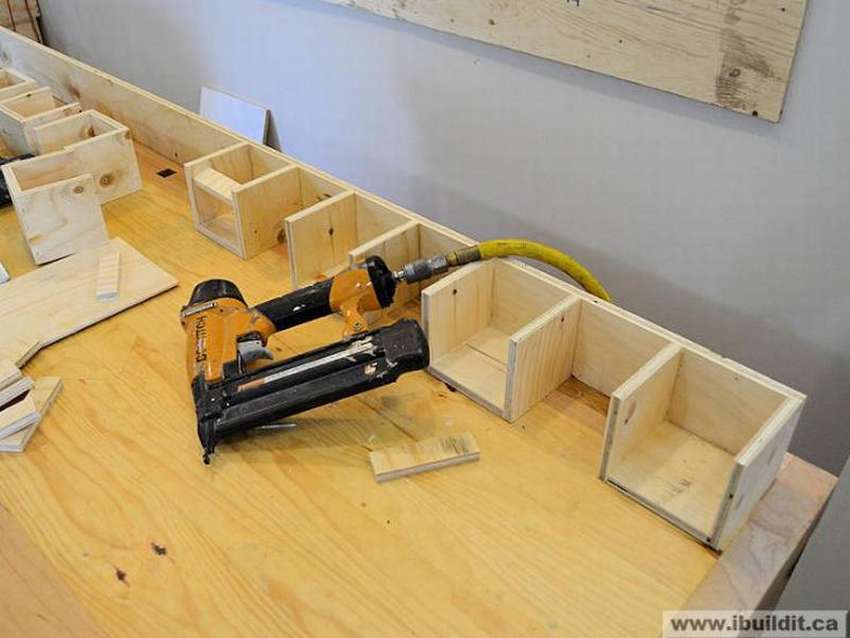

Задняя стенка этих нужна для того, чтобы можно было легко прикрутить весь блок ячеек к основной инструментальной панели. Необходимо сделать восемь таких элементов. В середине устанвливаем основную перегородку.

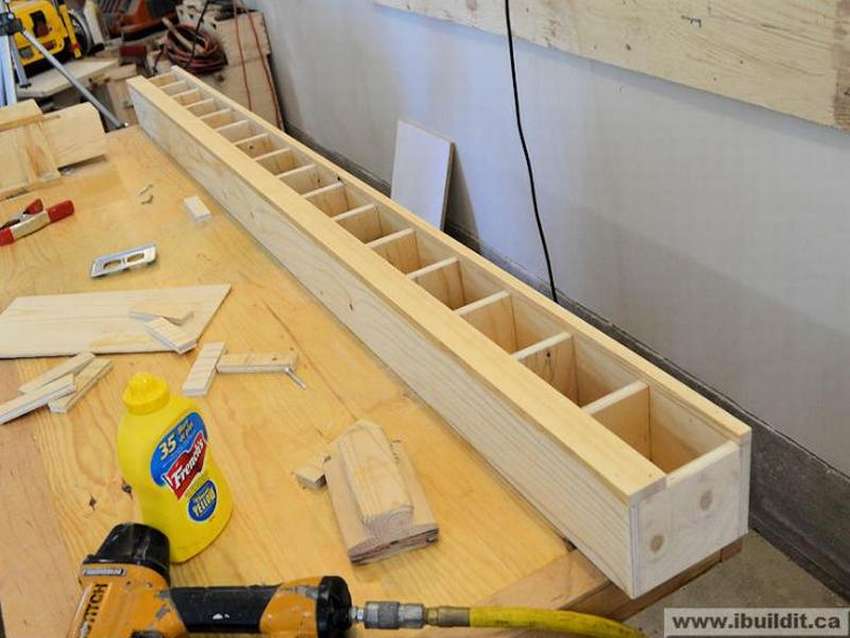

Секция с ящиками панели для инструментов на стену готова. В стыках все детали склеены и прибиты гвоздями.

Для верхней и нижней кромок делаем окантовку, чтобы защитить торцы от сколов. Затем выравниваем край. При этом нижняя деревянная планка одновременно работает передним бортиком для ячеек.

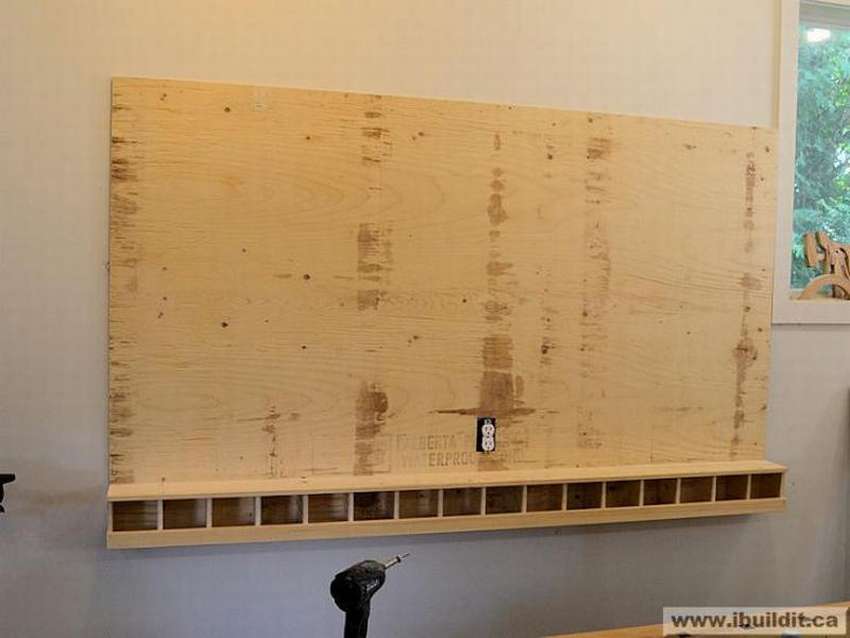

Готовый блок прикручиваем к основному щиту. Чтобы органайзер надежно держался на стене, фиксируем четырьмя саморезами прямо в стойки каркаса. Еще два самореза закручиваем в верхние углы щита уже после монтажа планок. Все крепежи оставляем на виду, чтобы при необходимости щит можно было легко демонтировать и перенести на другое место. Планки приклеиваем и прибиваем гвоздями длиной 20 мм.

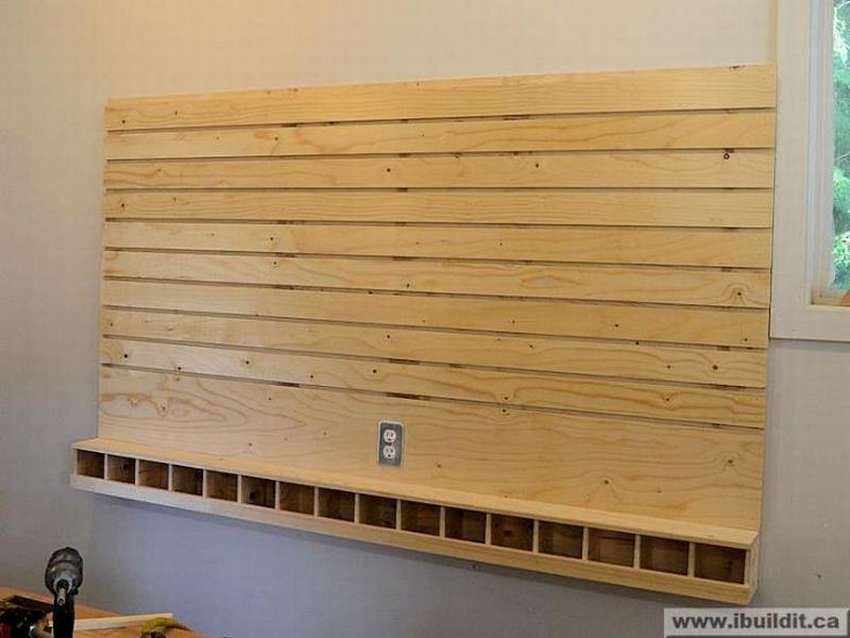

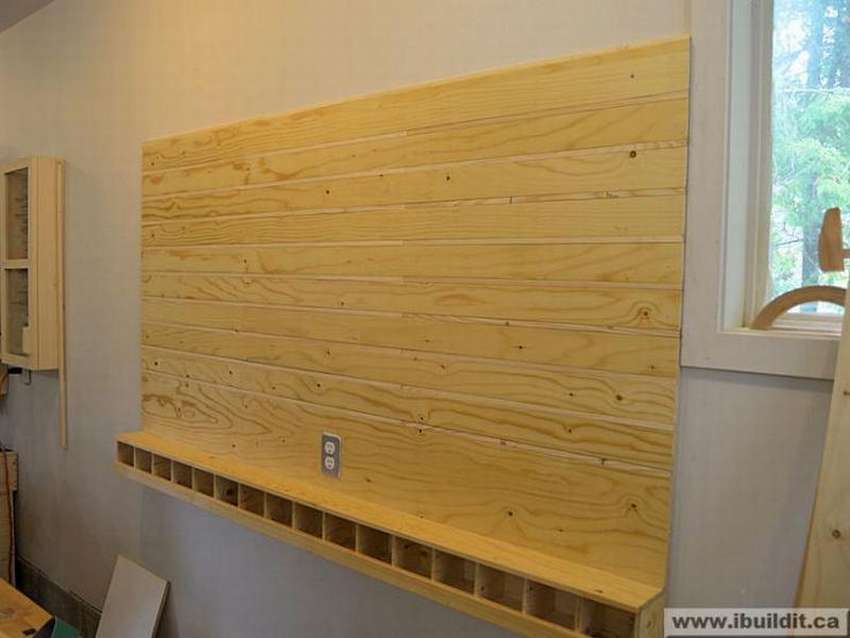

Так как щит в будущем, возможно, придется перевешивать, совсем ни к чему оставлять в стене лишние дыры — именно поэтому насквозь к стене планки не крепим, а фиксируем их короткими гвоздями прямо к фанерной основе. Между планками оставляем зазор приблизительно 12 мм. Над ячейками устанавливаем полосу шириной 200 мм без пазов, так как верхняя крышка ячеек будет использоваться как полка. После монтажа всех элементов покрываем весь щит одним слоем полуматового лака для защиты дерева от грязи и пыли.

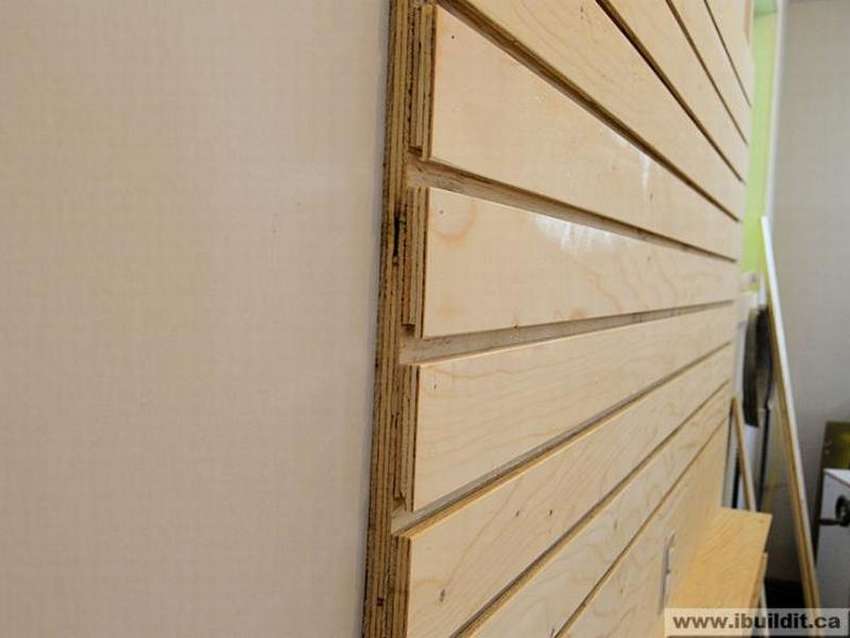

На срезе отлично виден профиль полученного паза и выбранная четверть в каждой планке. В эти пазы будут вставляться рейки с выбранной четвертью. Только возьмите для доски для реек 50×150 мм из хорошо просушенной древесины.

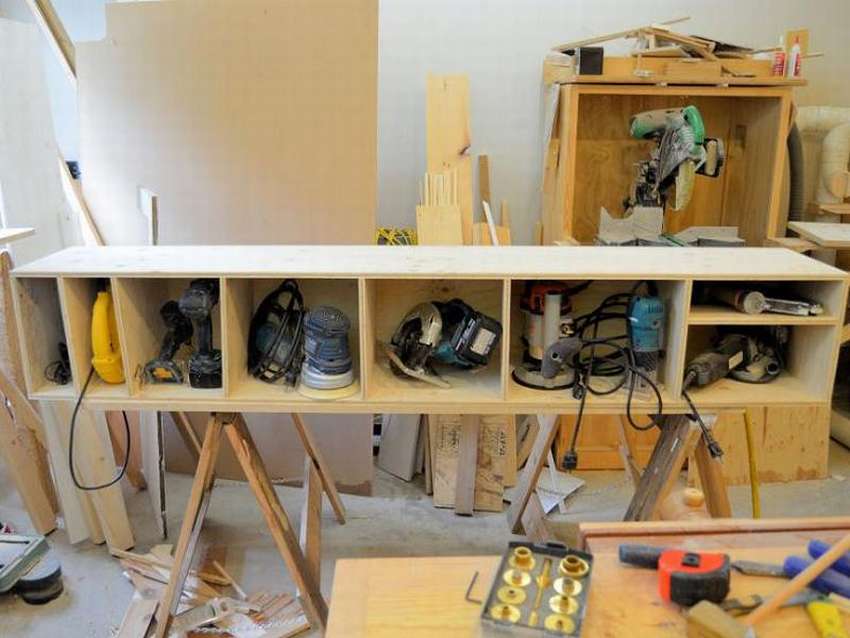

Теперь можно приступать к изготовлению держателей и поместить инструмент на панели. Поэтому следующий этап, это полки-ячейки для ручного электроинструмента. Чтобы с толком использовать верхнюю часть стены, делаем удобное хранилище для часто используемых дрелей, шуруповертов и болгарок.

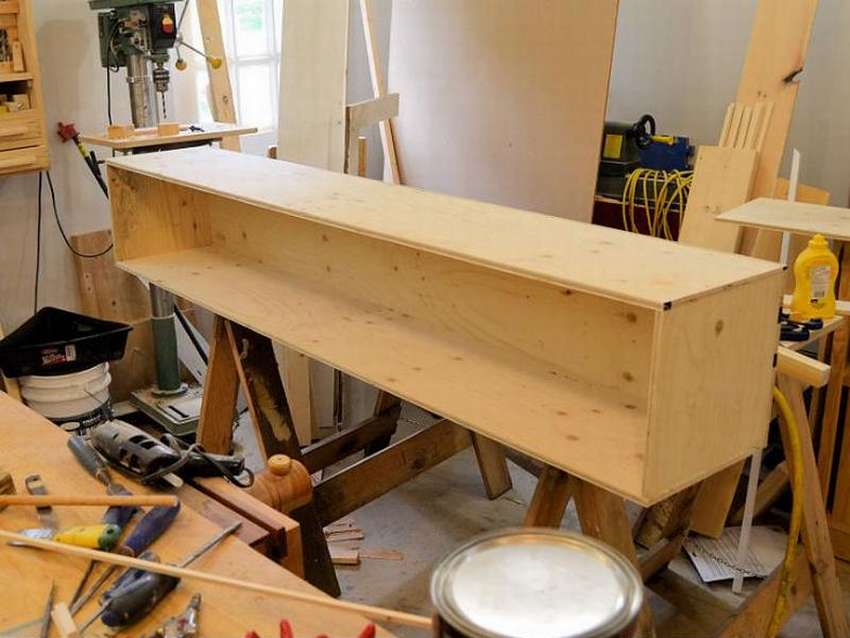

Берем фанеру 12 мм, одного листа с запасом хватит на весь проект. Раскраиваем на равные части для верха, низа и задней стенки. Собираем короб встык — проклеиваем соединения и фиксируем гвоздями.

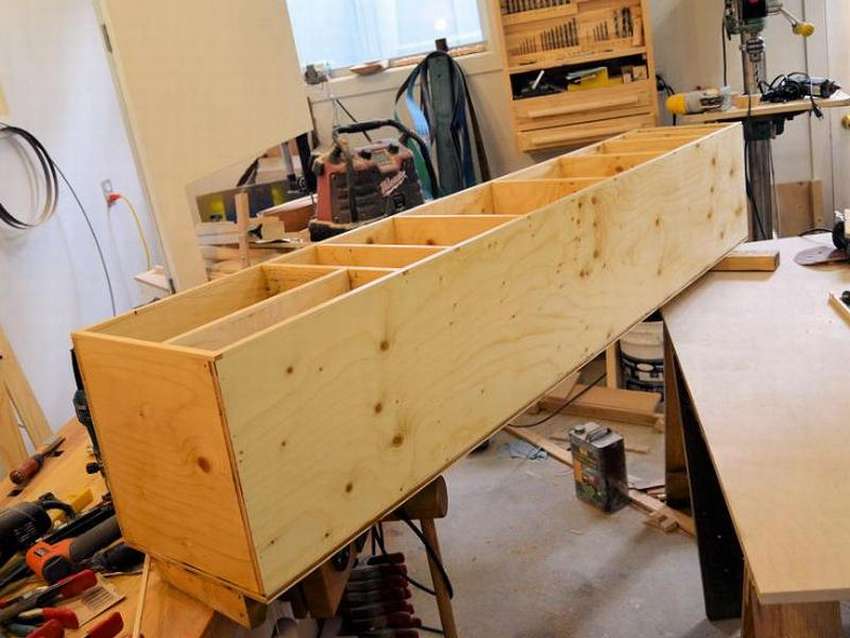

Затем вырезаем несколько перегородок и определяем расстояние между инструментами, которые там будут храниться.

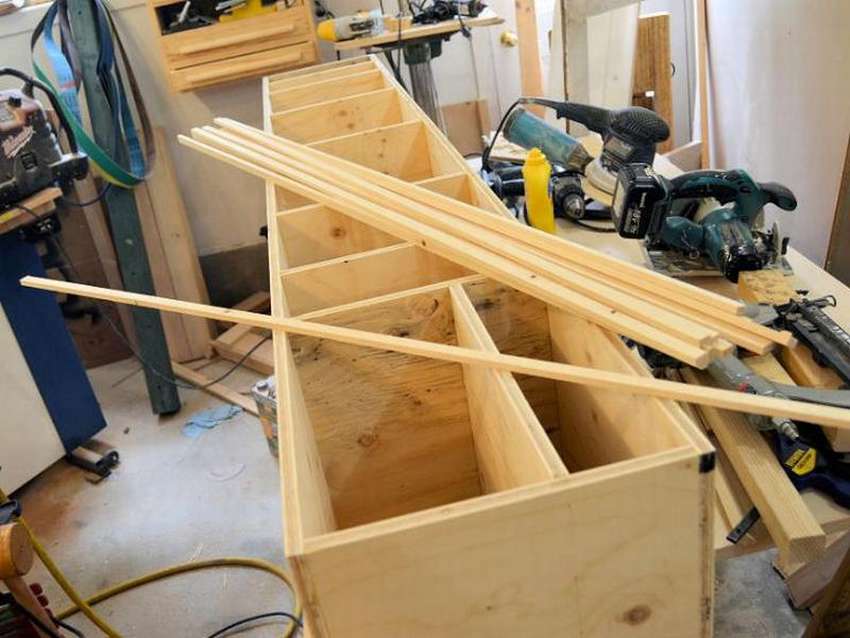

Для защиты торцов делаем окантовку. Для этого отлично подойдут деревянные рейки-обрезки, оставшиеся от прошлых проектов. Рейки шириной 12 мм и толщиной 6 мм подойдут идеально.

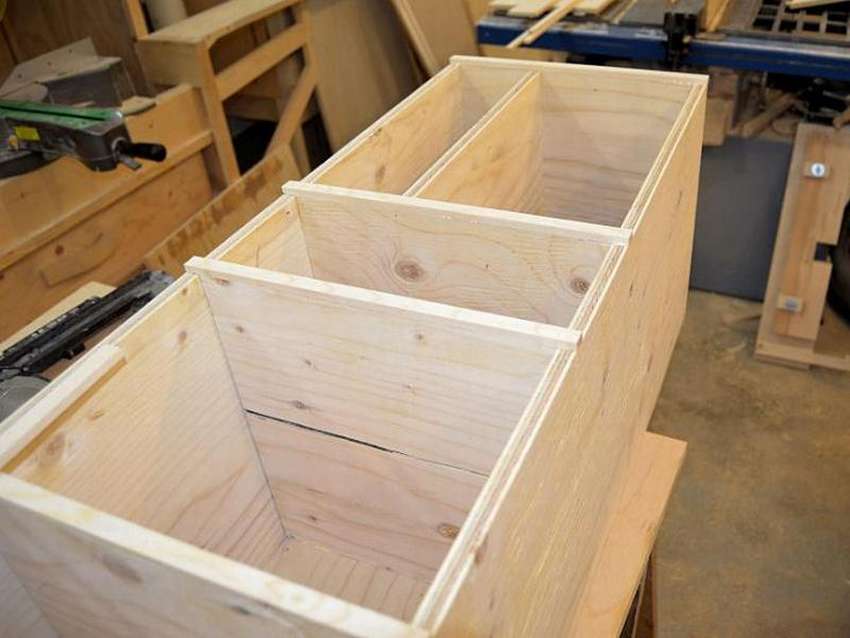

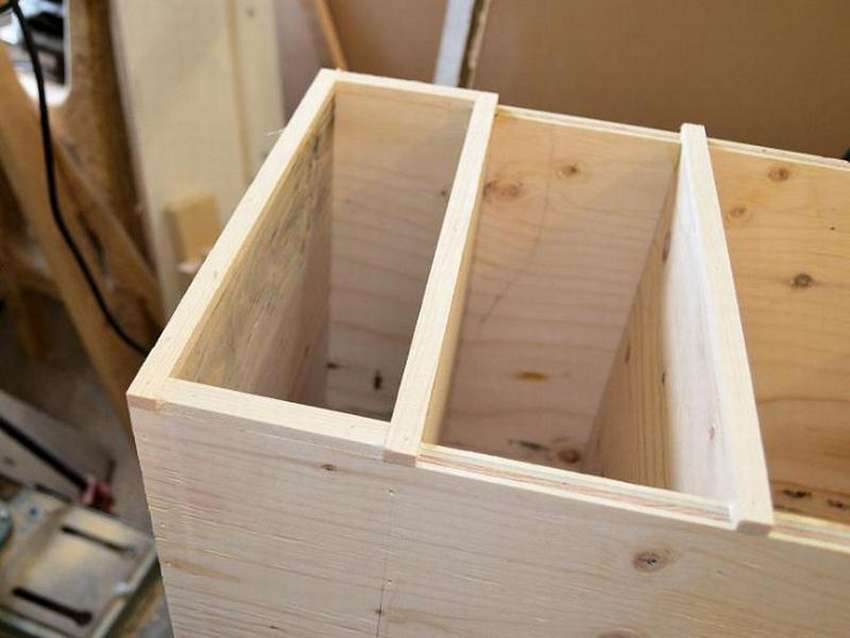

Чтобы добавить панели для хранения инструментов прочности, окантовку вертикальных перегородок делаем внахлест на верхнюю и нижнюю полки. Обычно проще и аккуратнее пустить сплошную рейку по всей длине полок, но дополнительная жесткость каркаса стоит этих усилий.

Лента приклеена и закреплена гвоздиками

После установки окантовок, когда клей высохнет, слегка отшлифуйте поверхность и покройте матовым лаком.

Установите над доской для инструментов

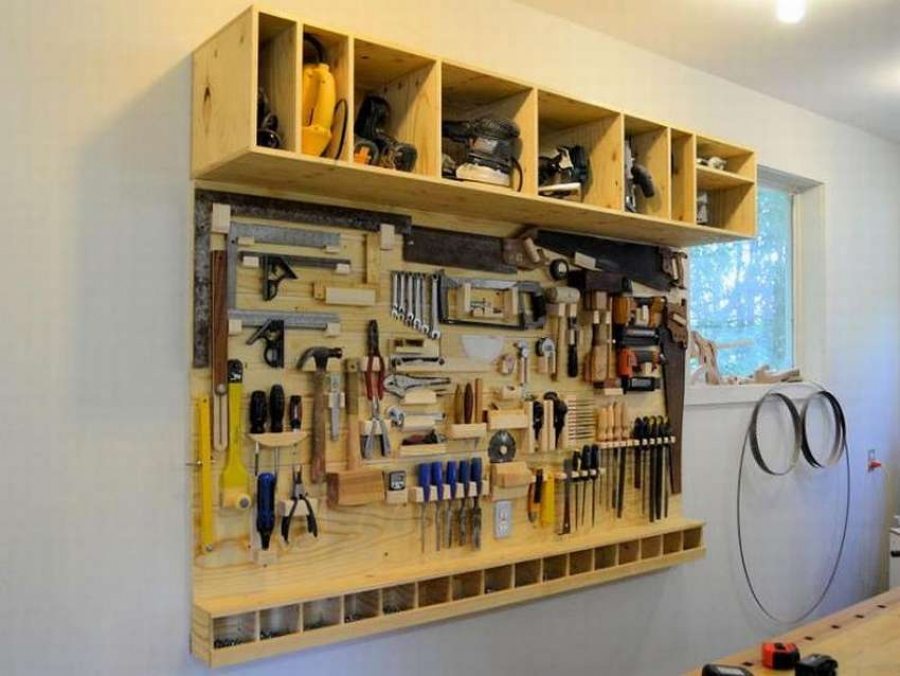

Панель органайзер для инструментов на стену готова, поверьте, такой стенд над верстаком не только сбережет нервы при поиске нужного ключа или шуруповерта, но и сэкономит кучу времени в процессе работы.

Главное — такая система максимально гибкая: если со временем инструмент изменится, достаточно просто переставить держатели или добавить пару новых реек, не переделывая всю доску для инструментов заново. Порядок в мастерской гарантирован!
