Как сделать стремянку из дерева

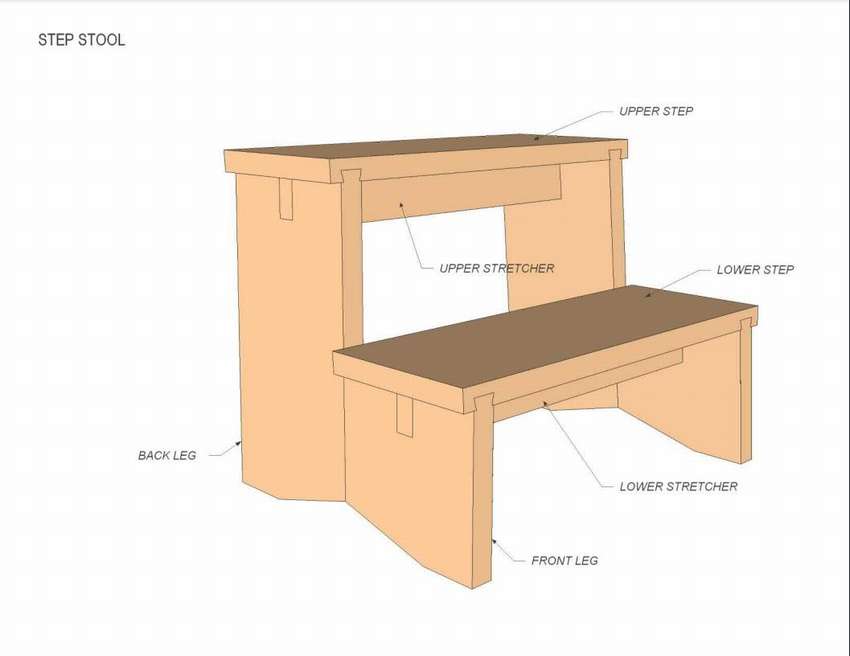

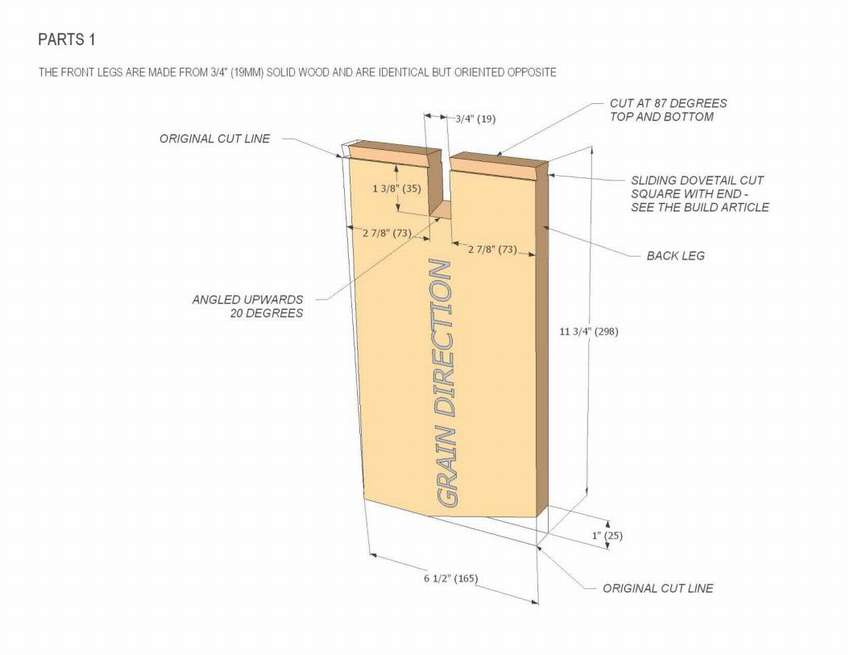

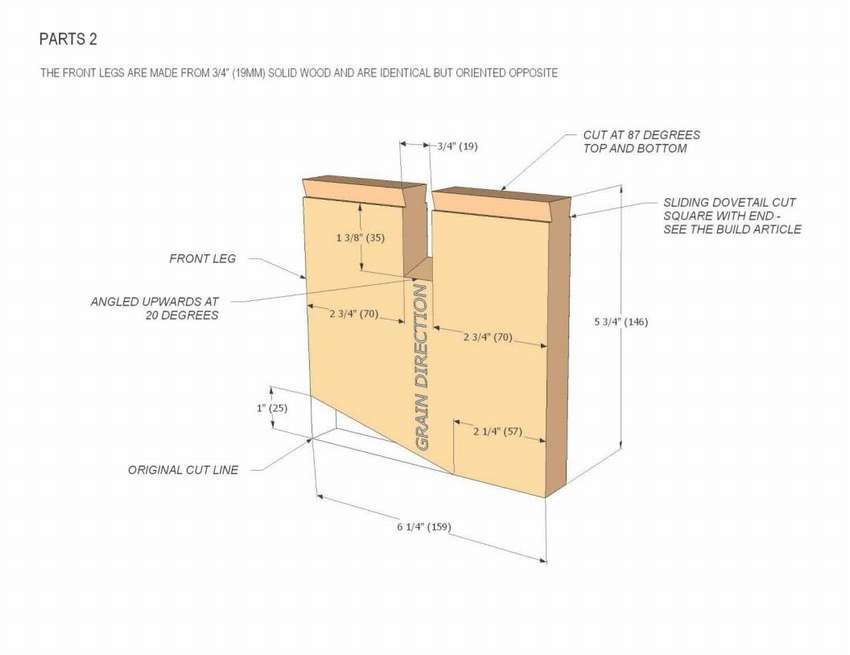

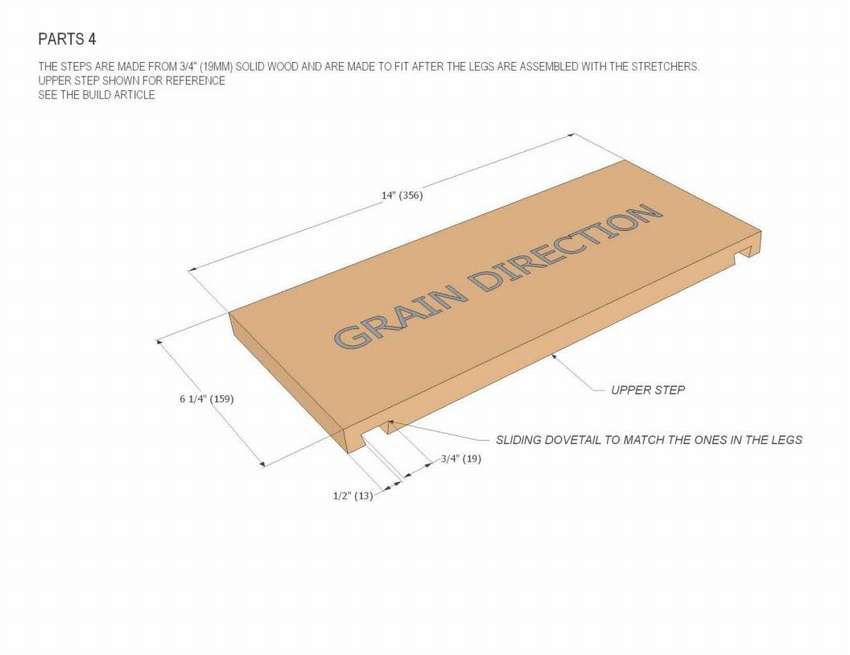

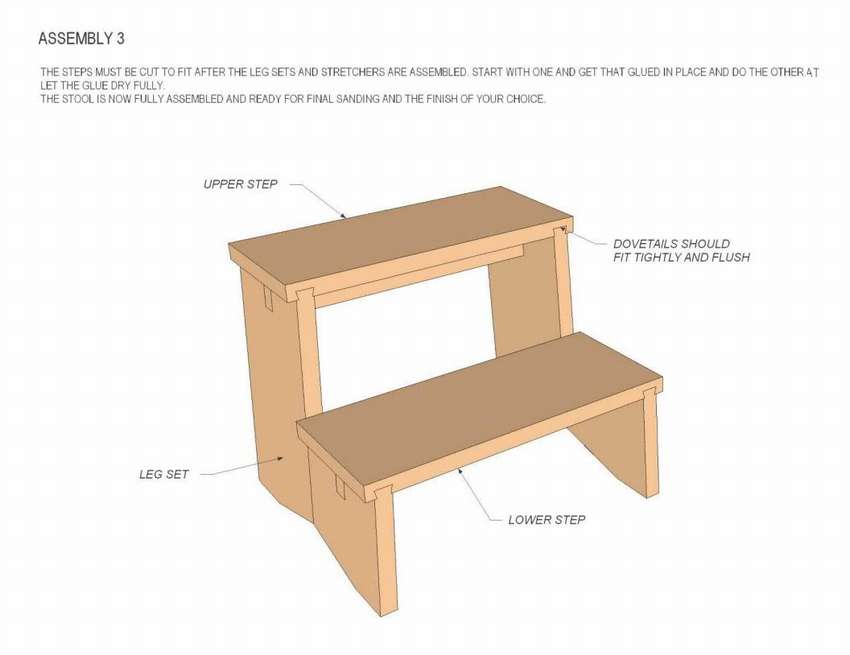

Также есть несколько чертежей стремянок из дерева с размерами, правда в дюймах, но это не проблема, все это легко перевести в сантиметры просто умножив показатели на 2,54. Хотя проект простой, возможно, чертежи вам и не понадобятся, а если нужны, нажмите на первое изображение ниже и пролистайте галерею.

•
•
•
•
•
•
•
•
•
•

В качестве материала для изготовления деревянной стремянки табурета автор использовал доски из ясеня, на фото виден характерный рисунок сердцевины.

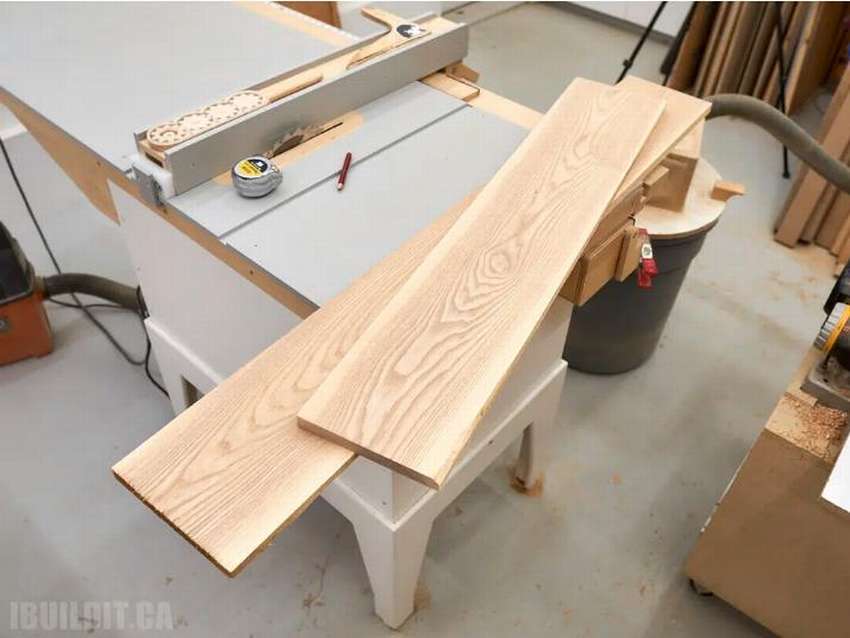

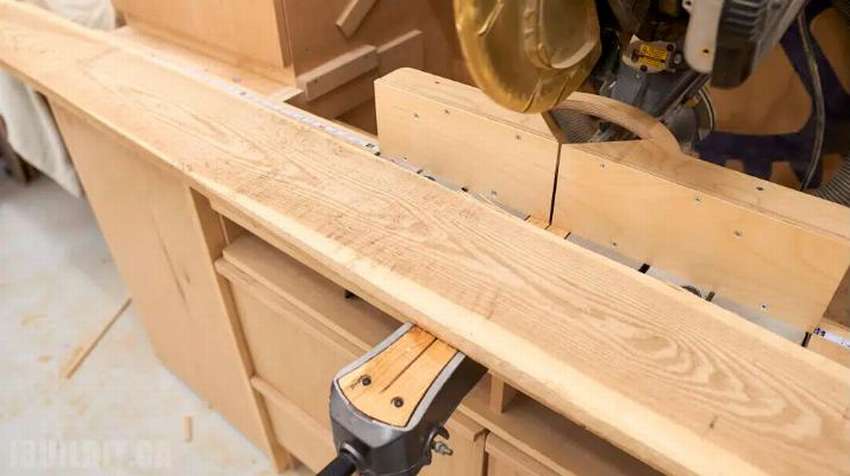

Доски длиной 251 см и шириной приблизительно 18 см — более чем достаточно для изготовления полностью всей стремянки. Сначала разрезаем пополам и отпиливаем где-то 30 см с одного конца.

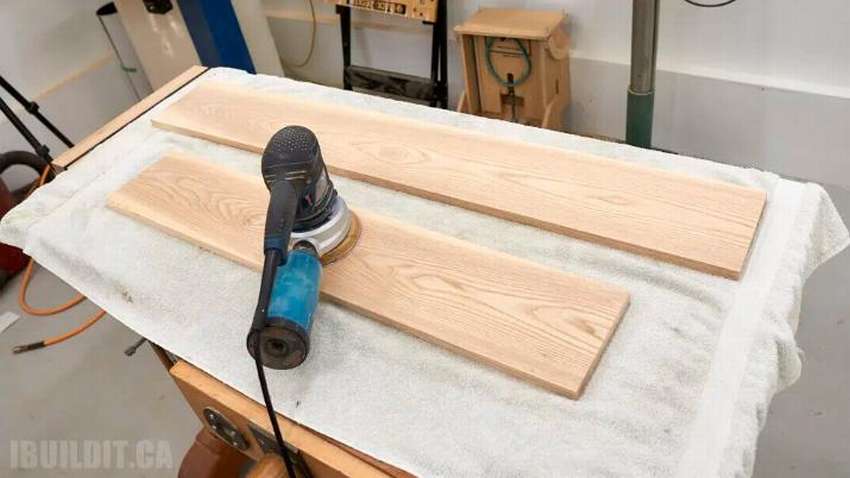

Шлифуем наждачной бумагой зернистостью 100, затем распиливаем на детали. С длинными заготовками работать проще. В качестве подкладки на верстаке можно использовать старое банное полотенце, чтобы доски не скользили, ну и стряхивать пыль потом удобно.

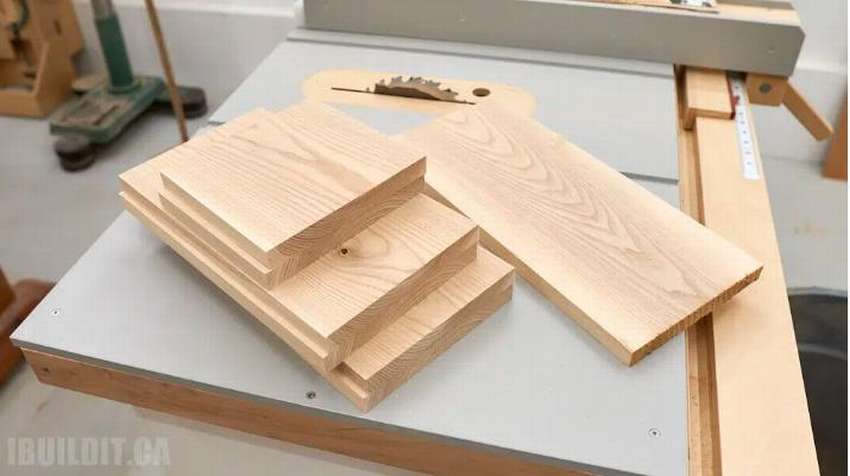

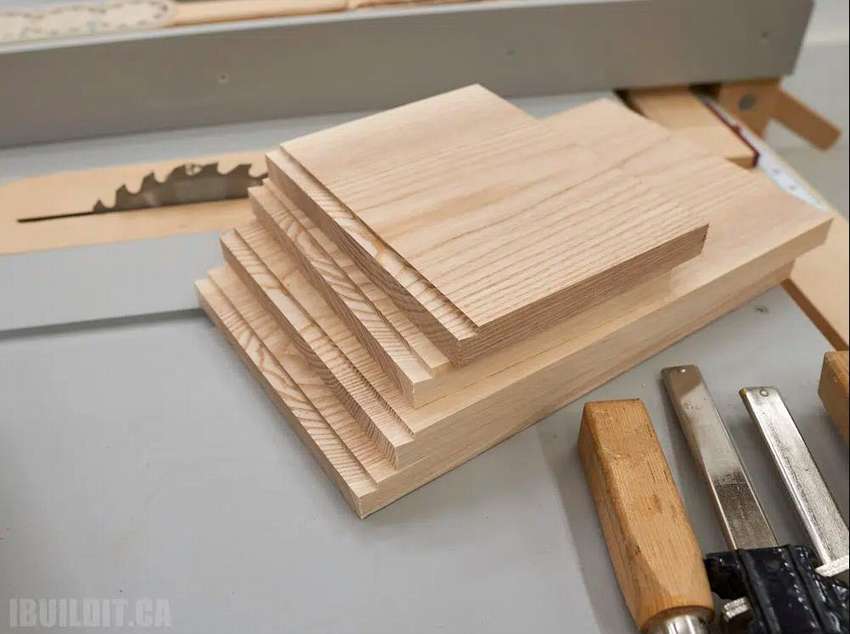

Необходимые детали: две короткие ножки, две длинные ножки и две ступеньки, а также деталь для перекладин.

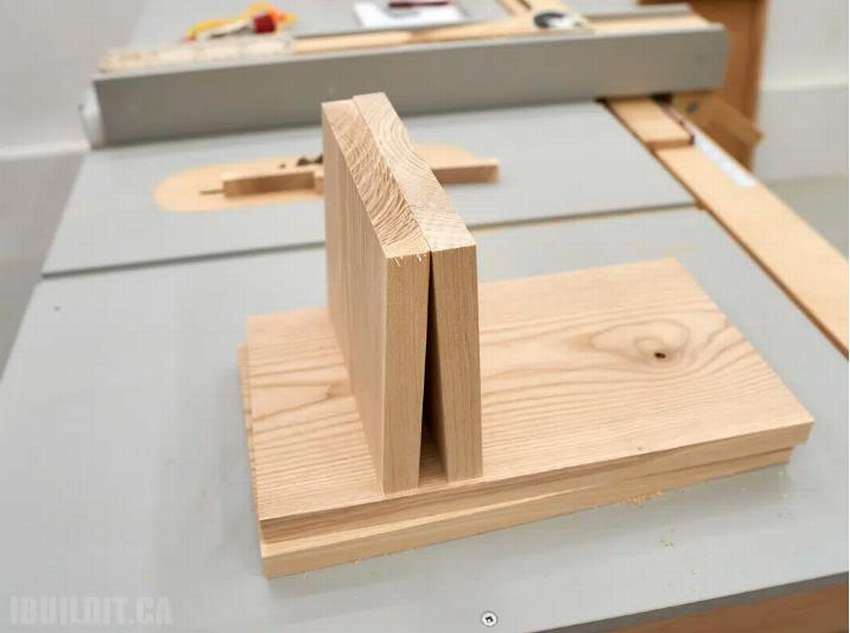

Конструкция стремянки спроектирована таким образом, чтобы ножки расходились в стороны на три градуса, что повышает устойчивость. Каждую ножку с обоих концов нужно обрезать под углом 87 градусов, что можно сделать на циркулярной пиле. Вот короткие ножки, поставленные вертикально, чтобы показать этот угол:

Ласточкин хвост (скользящий)

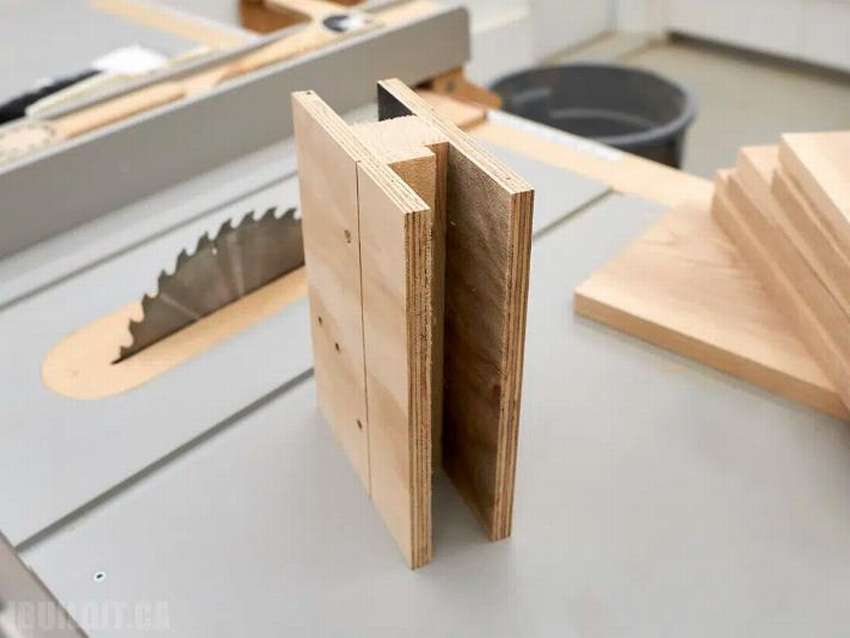

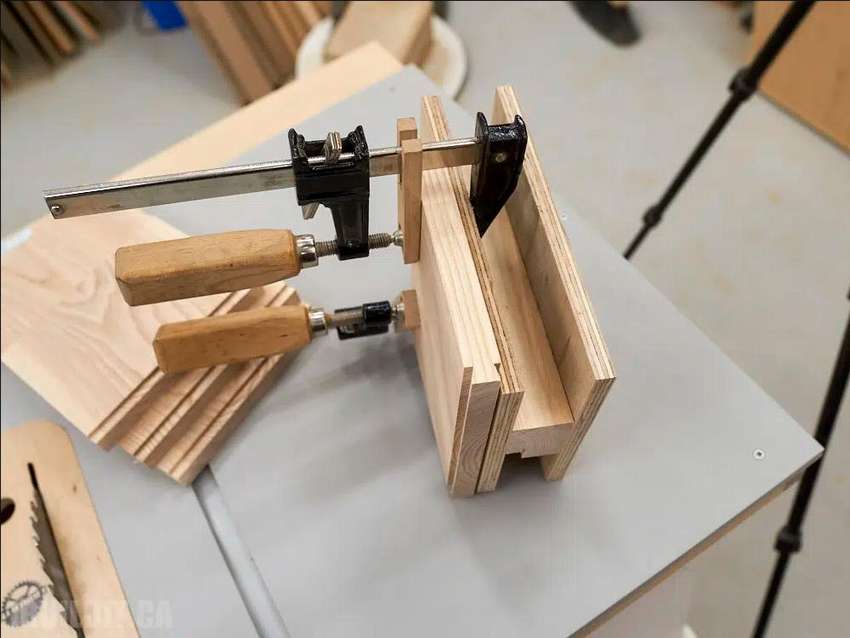

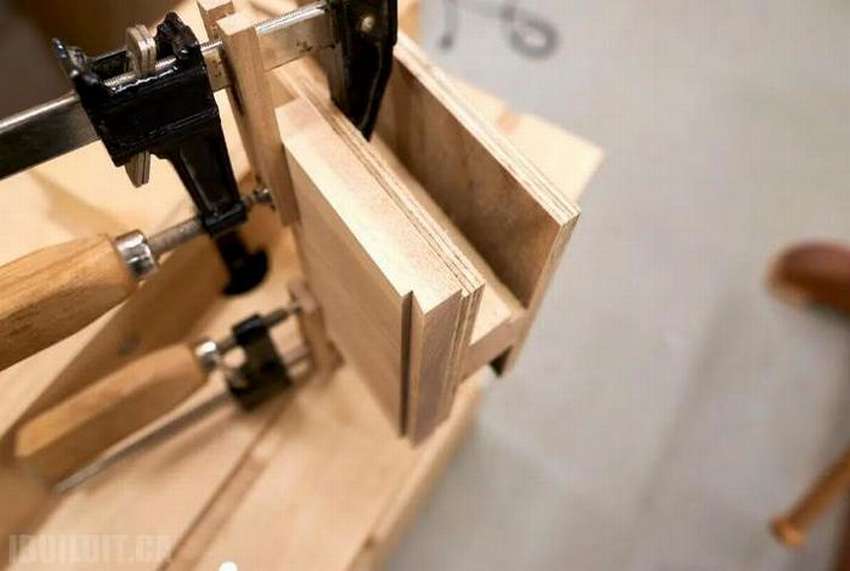

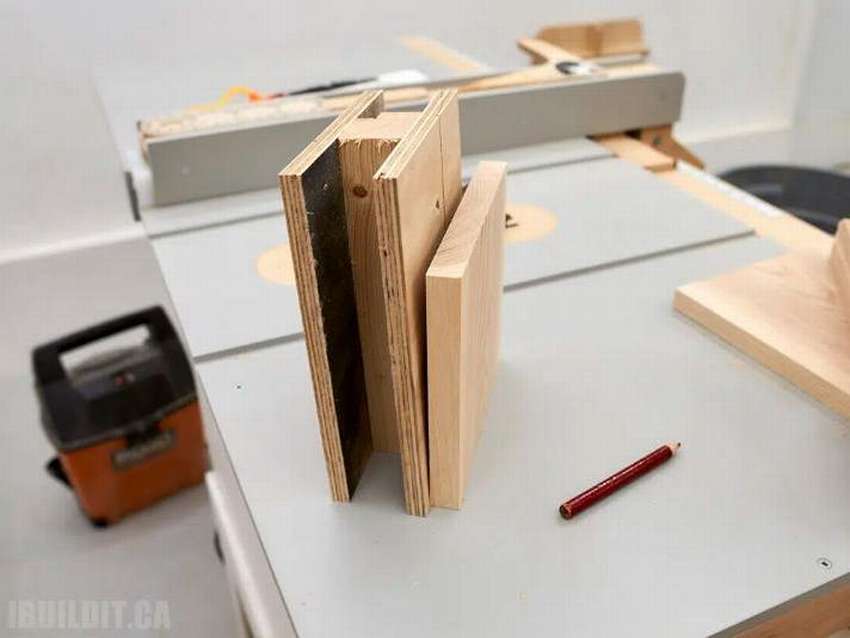

Для удобной сборки стремянки автор сделал простое приспособление, чтобы удерживать ножки во время выборки паза «ласточкин хвост», изготовленное из обрезков фанеры и обрезанное с конца под углом 87 градусов:

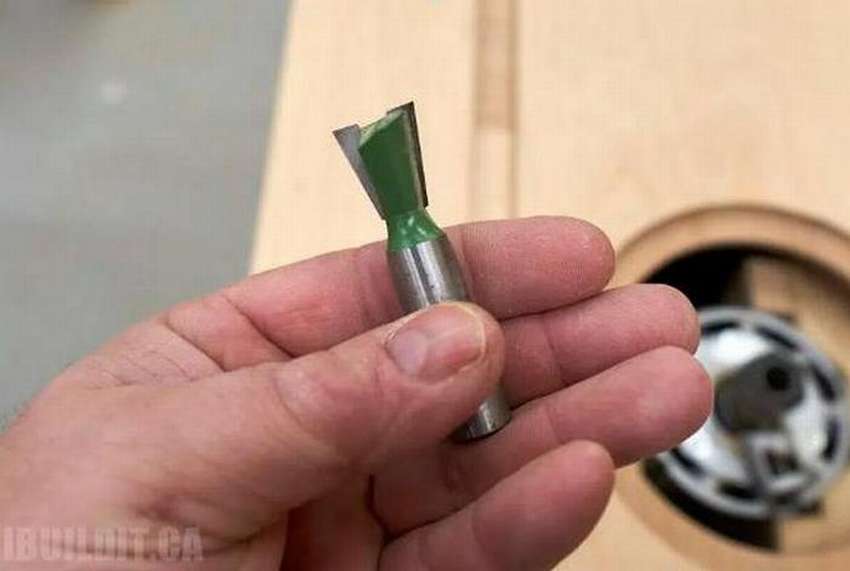

Для изготовления скользящих соединений «ласточкин хвост» рекомендуется использовать фрезу диаметром 12 мм. Прежде, чем использовать для ног, подгоняем на образце.

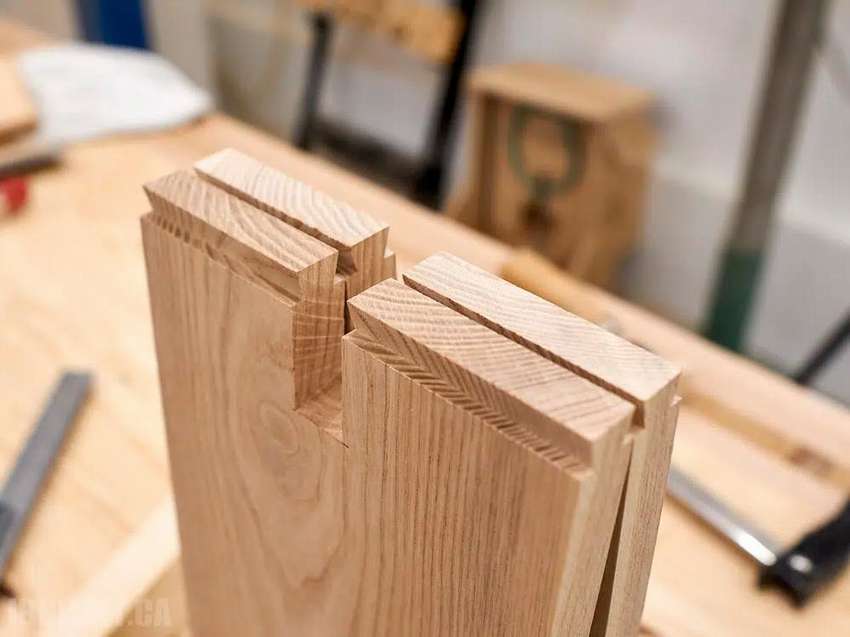

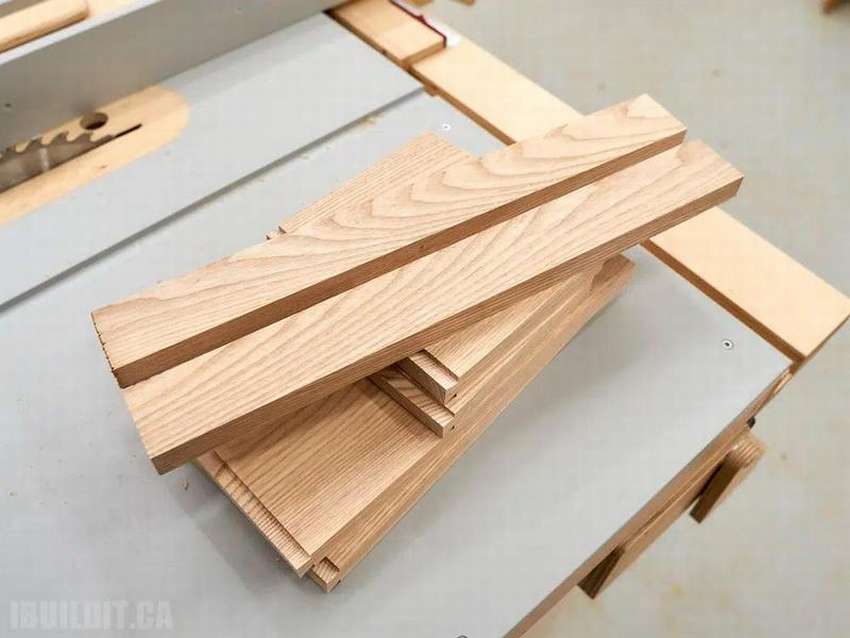

А вот и все ножки с уже выбранным пазом под ласточкин хвост с одной стороны:

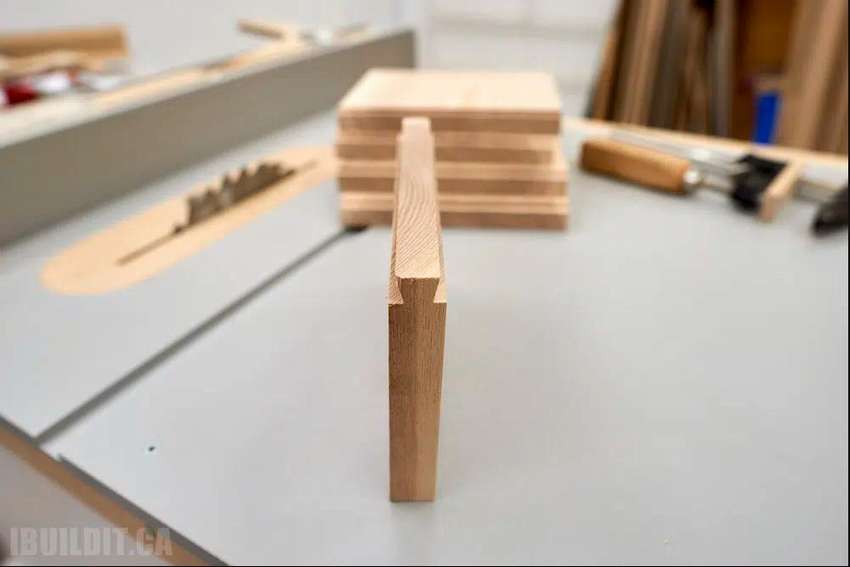

Также можно использовать другую сторону приспособления, чтобы зафиксировать образец и сделать второй разрез:

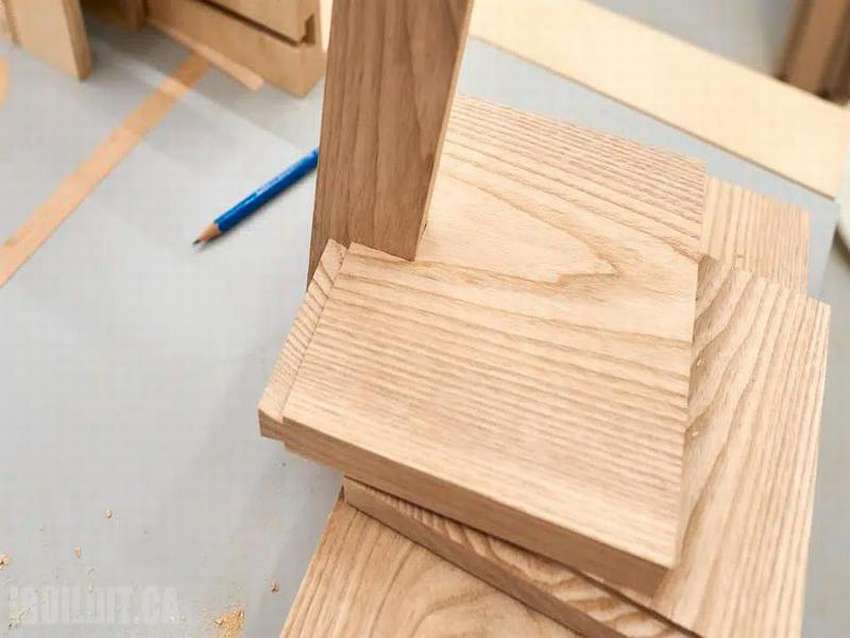

Точный размер этого «ласточкина хвоста» не принципиален, главное — чтобы он был больше фрезы, которой будете выбирать пазы в ступеньках. Здесь ширина составляет приблизительно 16 мм, а фреза для ступеней — 13 мм. Также важно, чтобы все шипы получились одинакового размера. Поэтому резать лучше за один заход, чтобы добиться полной идентичности.

Царга

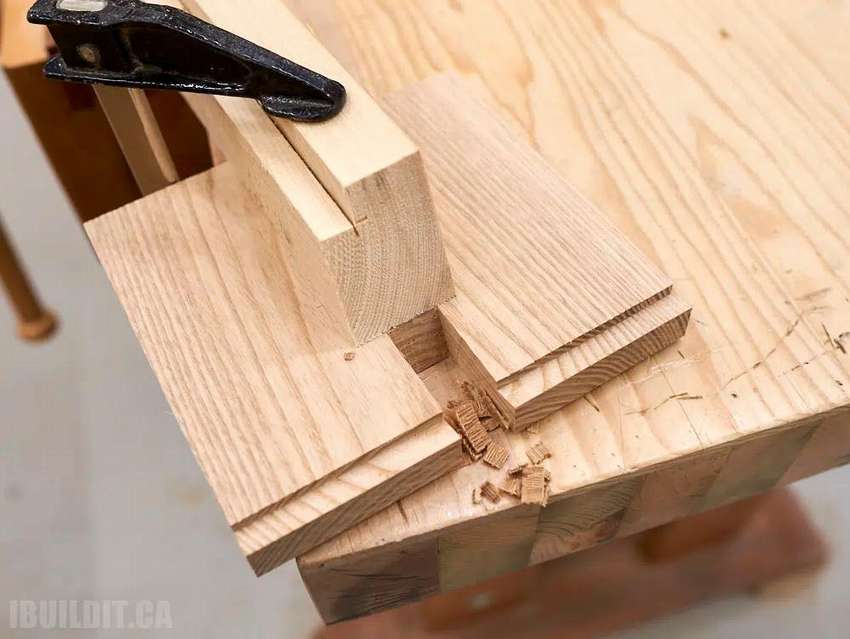

После того, как соединения «ласточкин хвост» готовы, обрежьте ножки до окончательной ширины. Затем вырезаем царги, которые вставляются в паз, вырезанный в верхней части ножки. Глубины паза недостаточно для поперечин, но это еще не все:

Затем опять используем угловое приспособление, чтобы зафиксировать ножки под углом 3 градуса во время распиловки на циркулярной пиле. Дно пазов нужно сделать под углом, чтобы царга встала в замок.

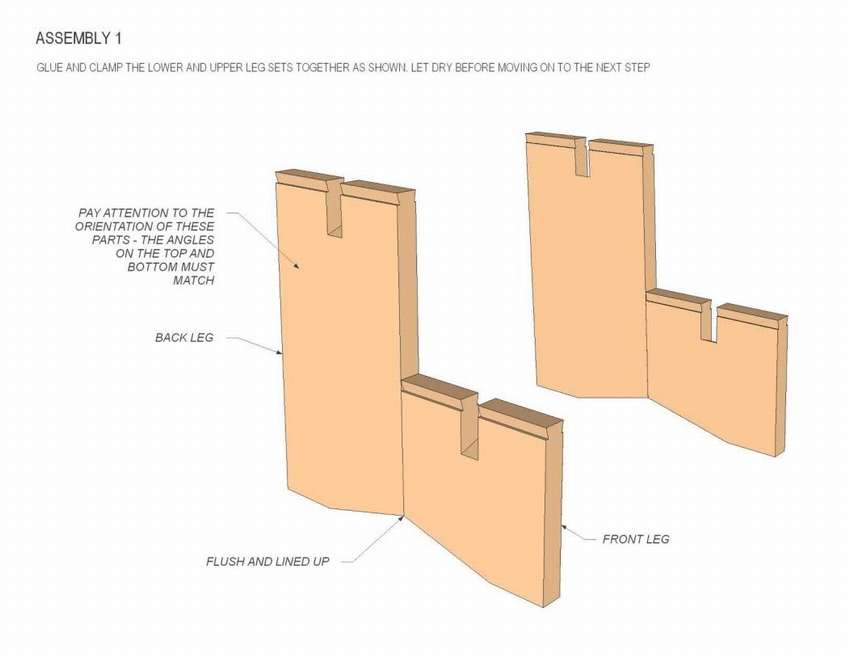

Очень важно при разметке и выполнении разрезов следить за ориентацией деталей. В итоге они должны быть расположенных противоположно друг другу, как показано на фото.

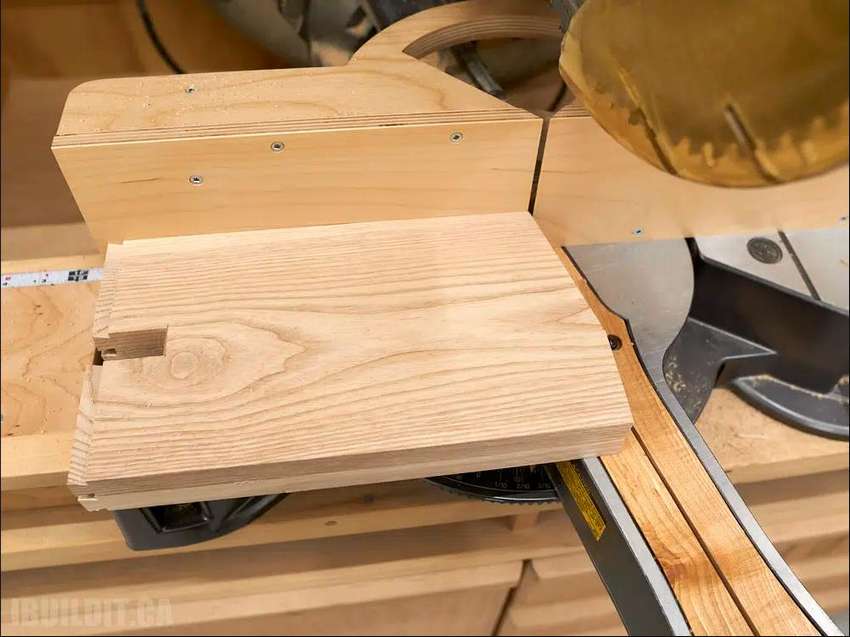

А этот угловой срез на нижней части ножек можно сделать после склеивания на ленточной пиле, или с помощью лобзика, как удобней. Хотя автор сделал распил на торцовочной пиле, чтобы получился чистый срез.

Сборка стремянки табурета

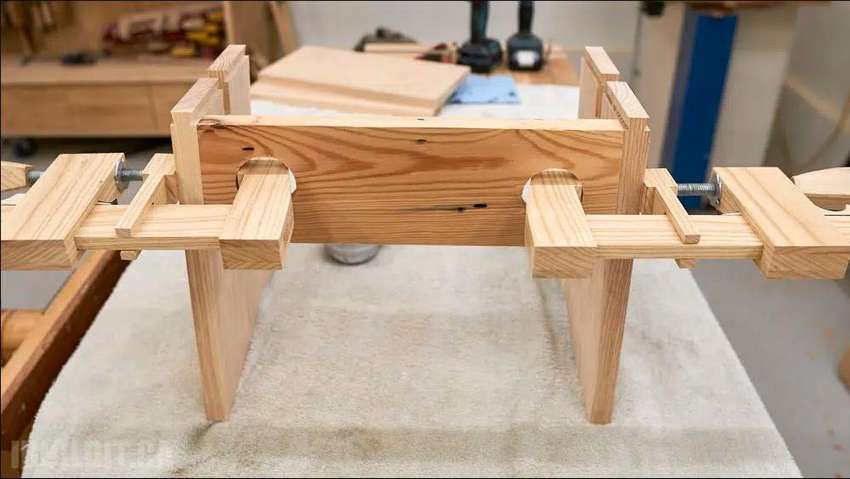

Для соединения частей ножек автор использовал обычный столярный клей, а детали крепко закрепил зажимами до полного высыхания.

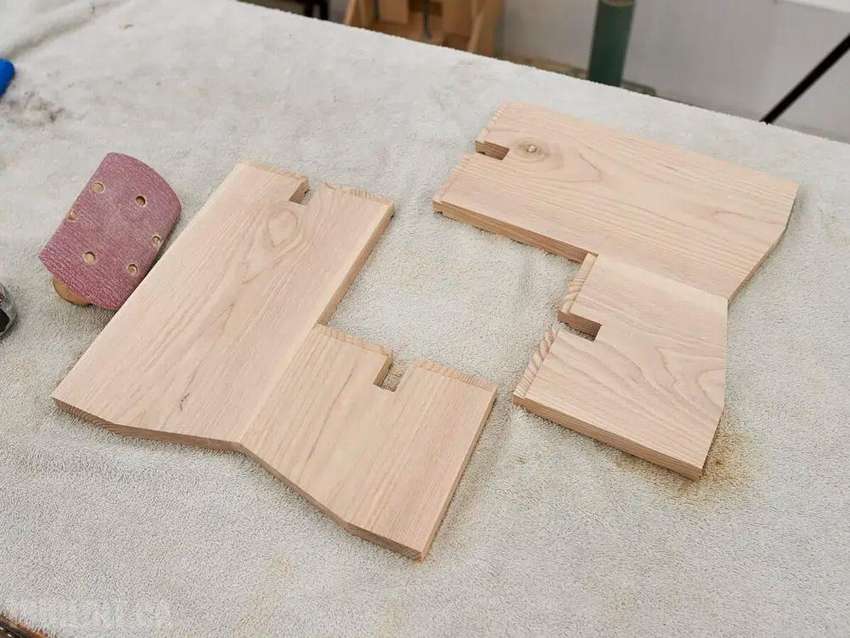

В данном случае в соединении не использовались ни шканты, ни ламели, так как клей держит прочнее самой древесины. Но если не доверяете клеевым соединениям, можете добавить шканты или любой другой механический крепеж для усиления. Оставляем сохнуть на ночь, затем шлифуем: сначала машиной с зернистостью 100 (в основном чтобы убрать выступившие излишки клея), а затем вручную зерном 220— только с внутренней стороны:

Этот скос сделан исключительно для красоты и декоративного эффекта, так что если вам не нравится, можно этот шаг пропустить.

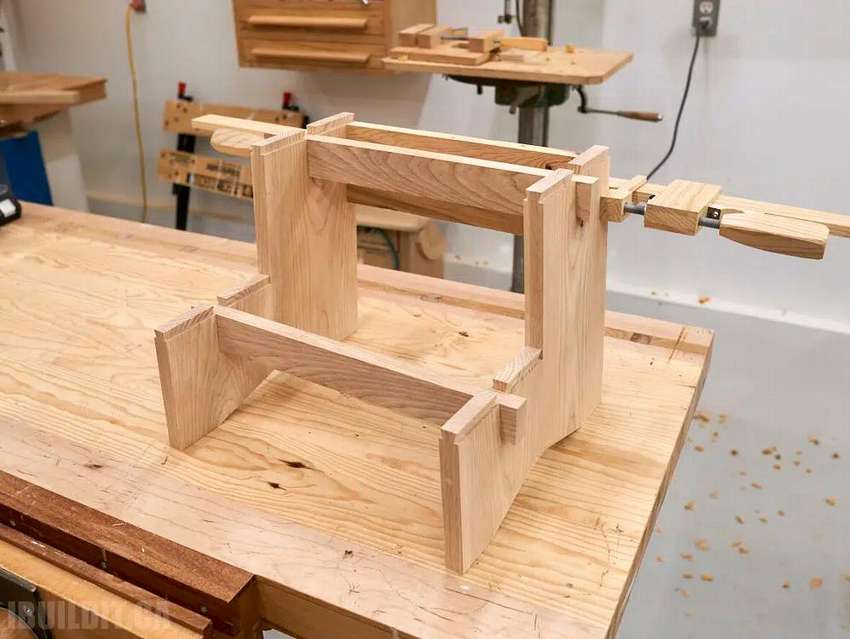

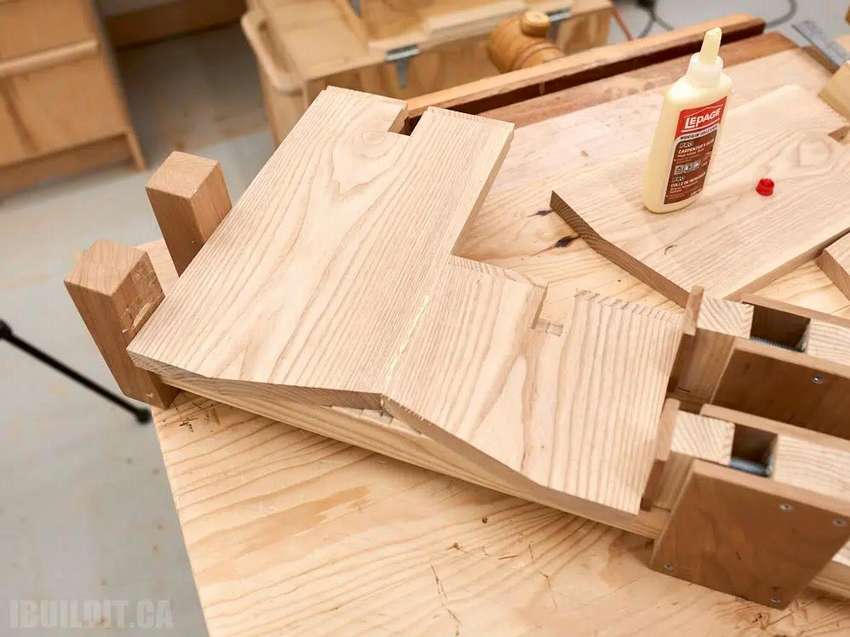

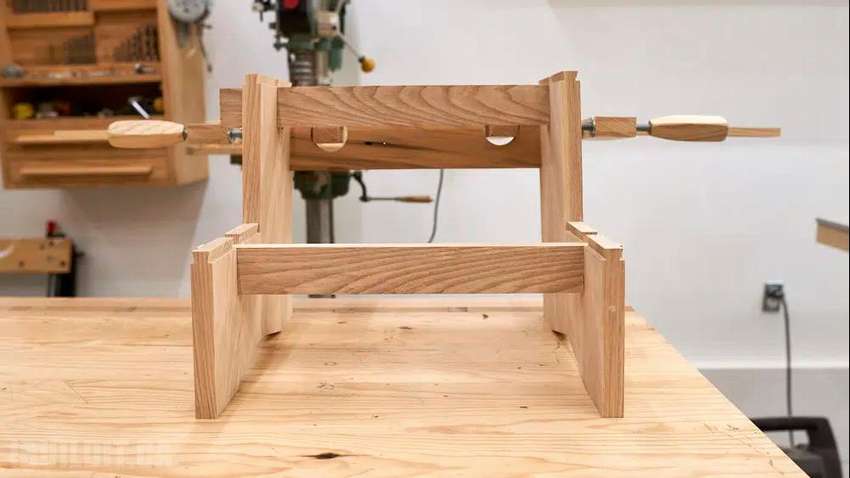

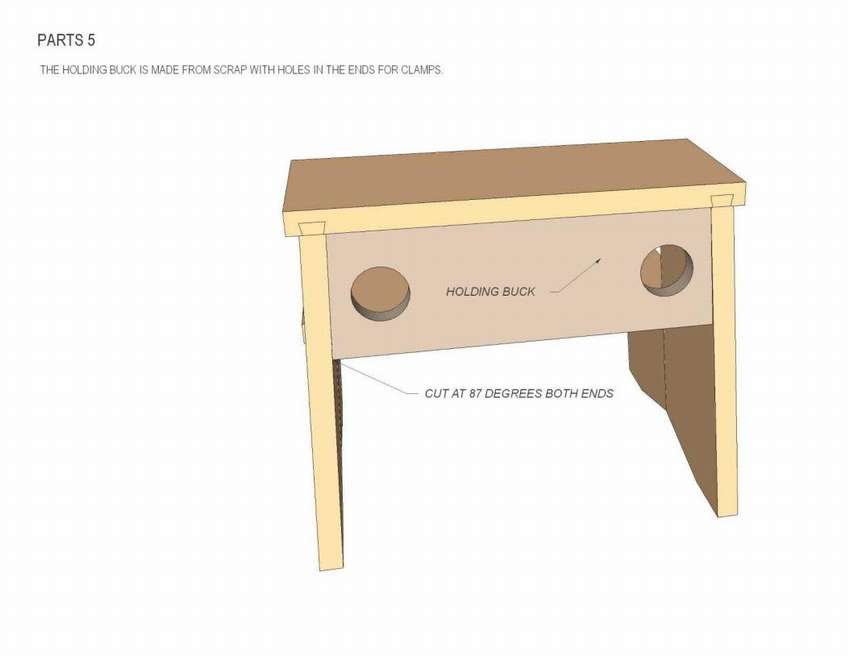

Чтобы зафиксировать ножки под нужным углом и на нужном расстоянии, из обрезка доски делаем вот такую заготовку. Отверстия позволяют с помощью отверстий закрепить её к верхней части длинных ножек, после чего спокойно размечаем поперечные перекладины. В плане на чертежах подробно показано , как изготовить эту деталь.

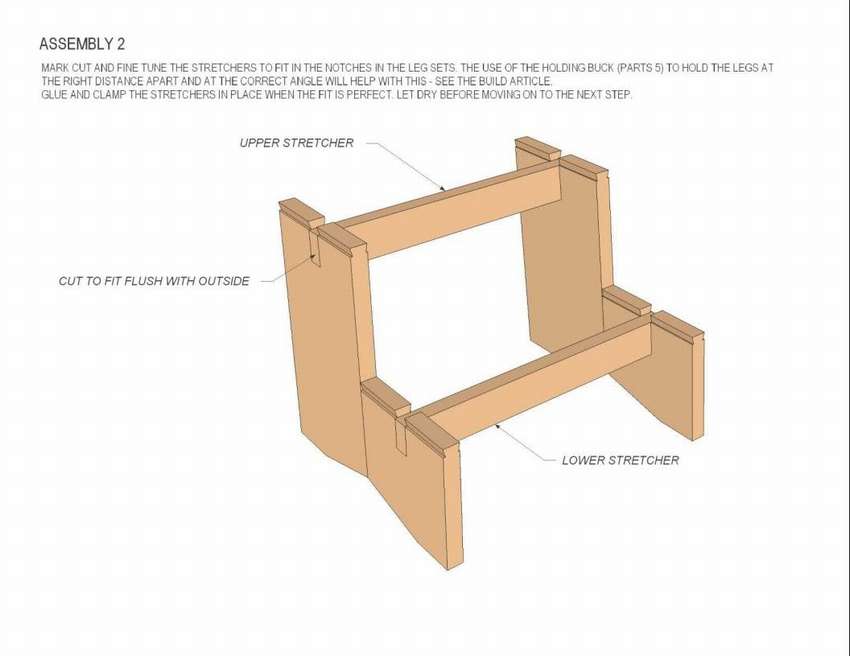

Устанавливаем царги на место

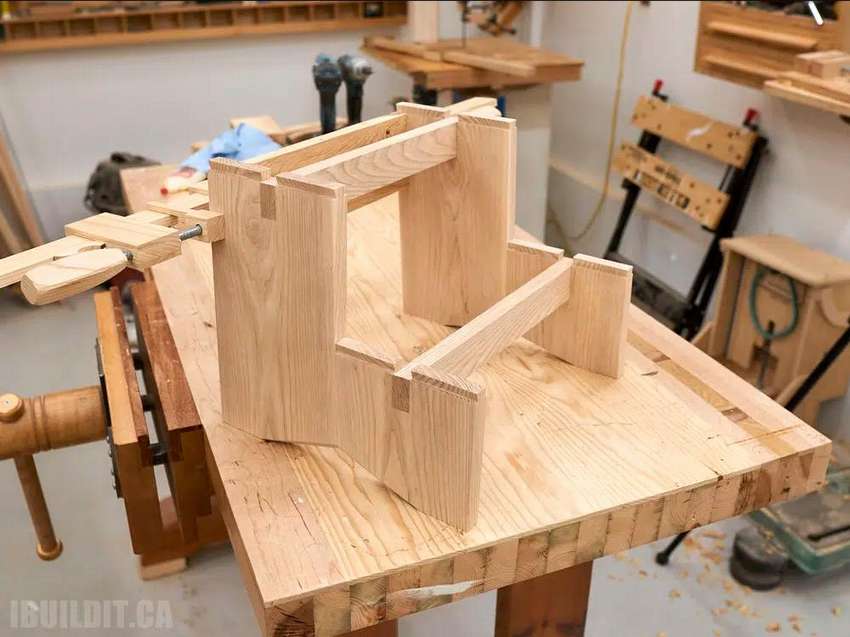

Посмотрите на фото, как ножки расходятся в стороны, значительно повышая устойчивость стремянки

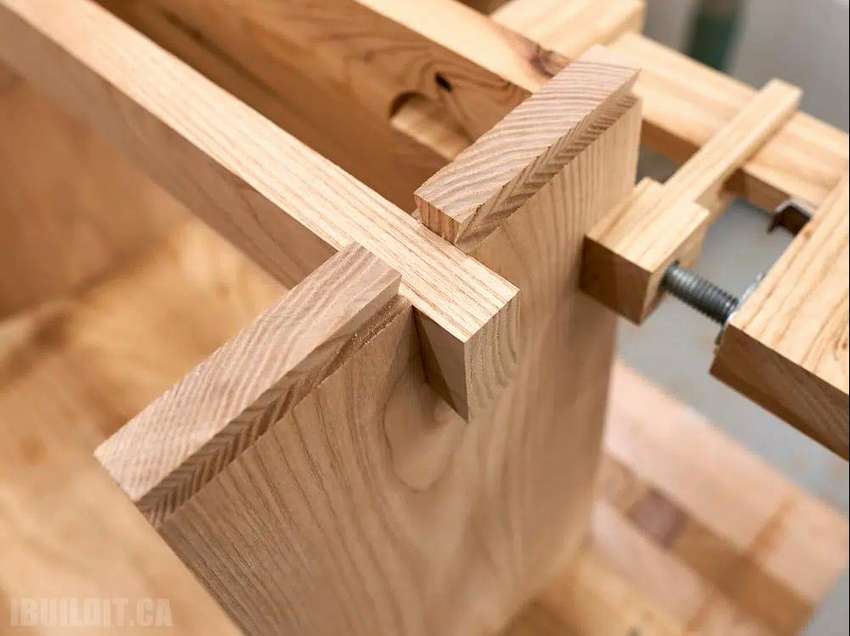

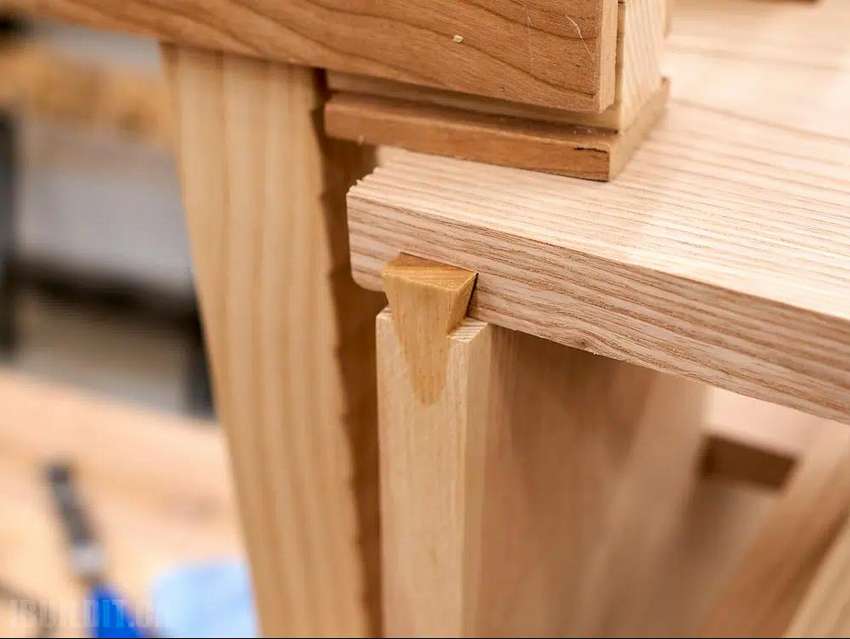

Верхняя часть перекладины должна быть на одном уровне с нижней частью соединения «ласточкин хвост»:

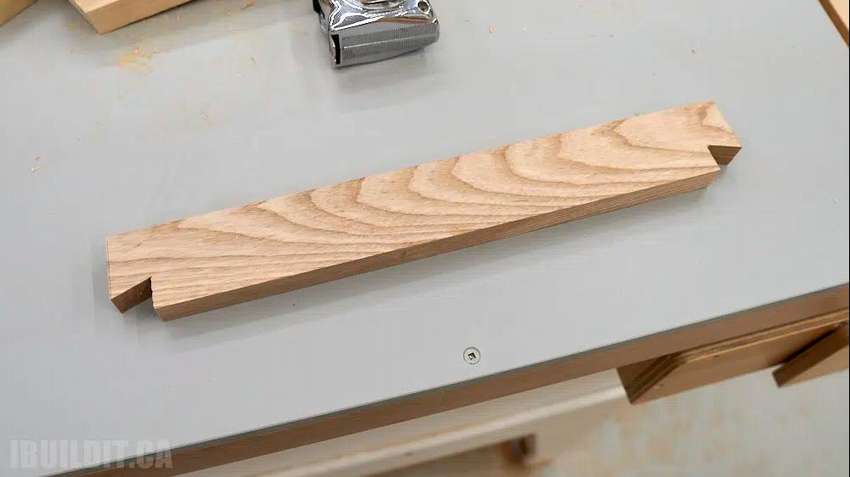

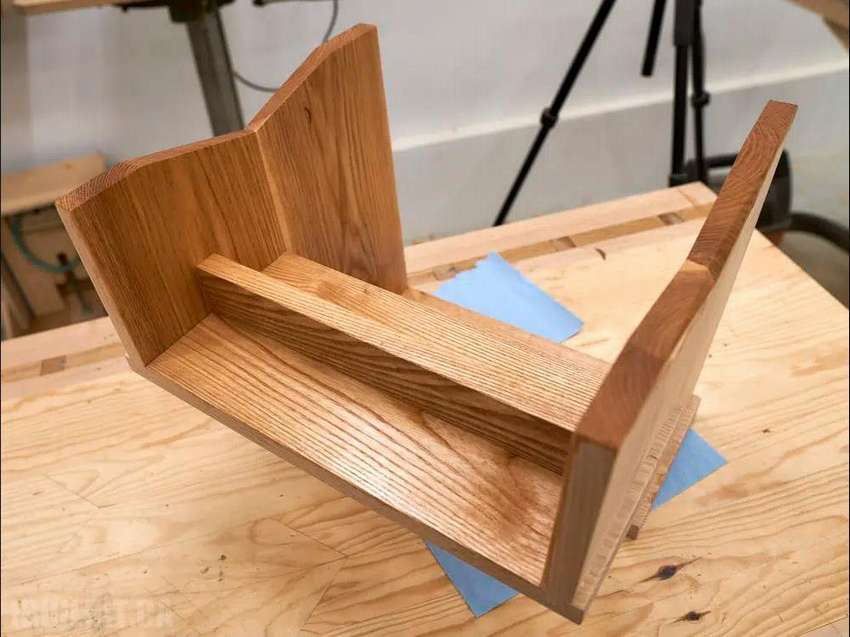

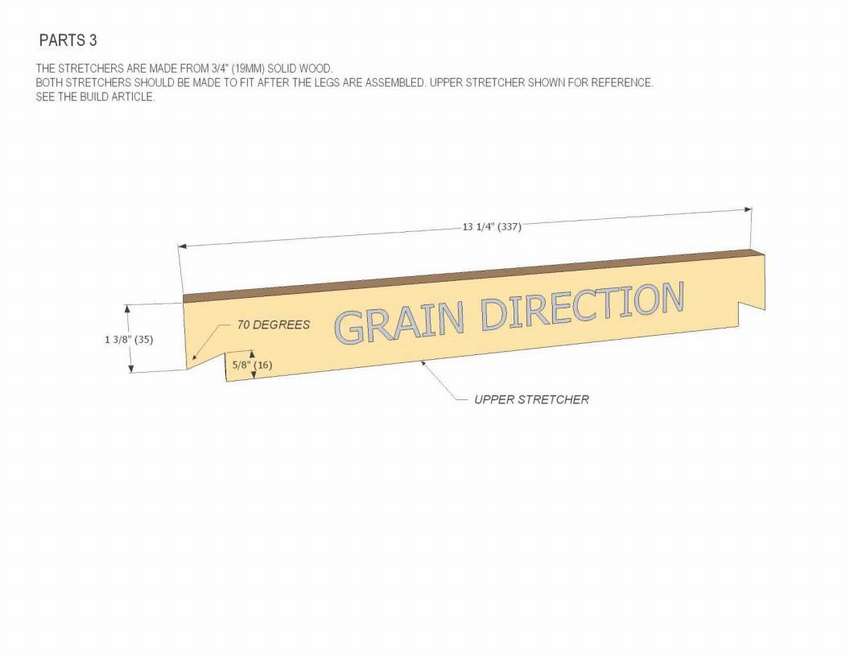

Лучший способ — нарезать царги немного шире, чем нужно, а затем подрезать по верхней кромке. Когда деталь встанет как надо, разметьте выступающие концы и отпилите на торцовочной пиле, установив угол 3 градуса. Готовая царга:

Также обратите внимание на угловые срезы, которые соединяются со срезами на ножках.

Затем приклеиваем распорки ( здесь лучше использовать полиуретановый строительный клей)

Установка ступенек стремянки

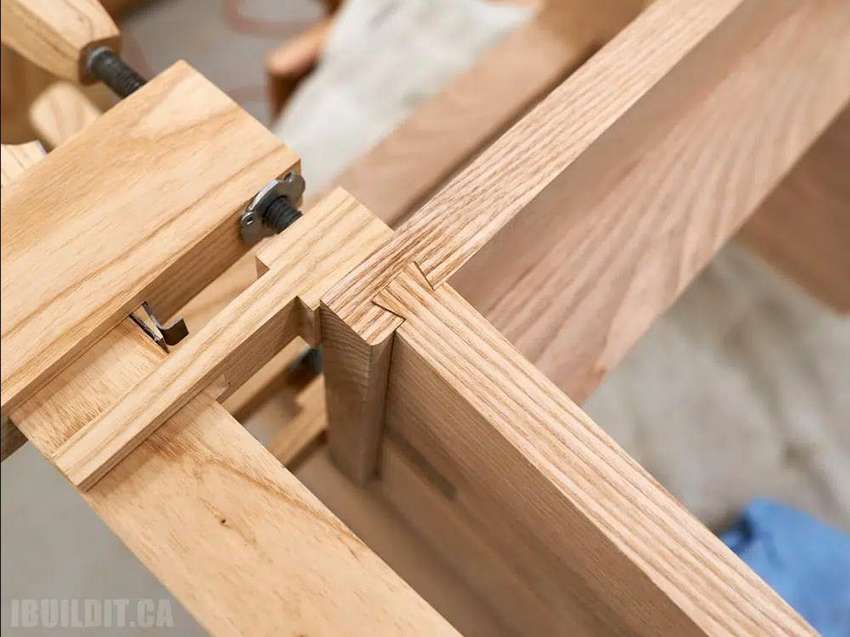

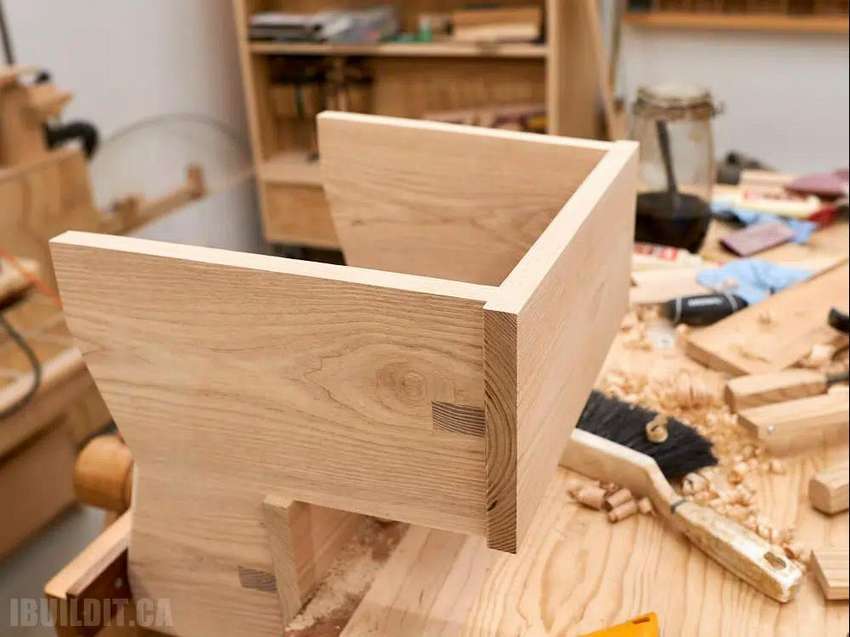

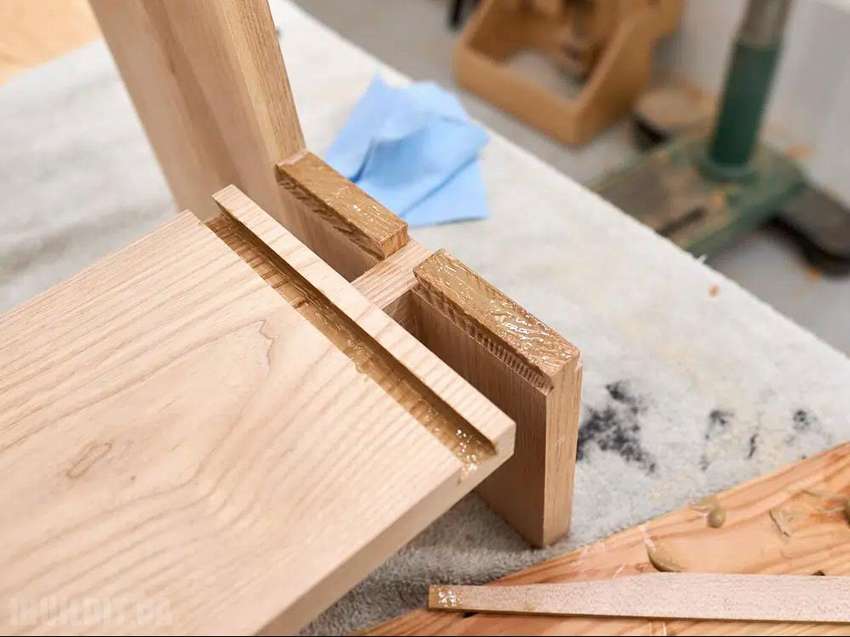

Подгонка ступеней — пожалуй, самый сложный этап во всей сборке. Главный секрет — начать с чернового образца и добиться идеальной посадки, прежде чем нарезать «ласточкин хвост» на готовых ступенях. Конечно, лучше всего сделать всё вплотную, но небольшой люфт в соединении вполне допустим, особенно если собирать всё на монтажный клей. Он заполнит зазоры и обеспечит очень прочное склеивание:

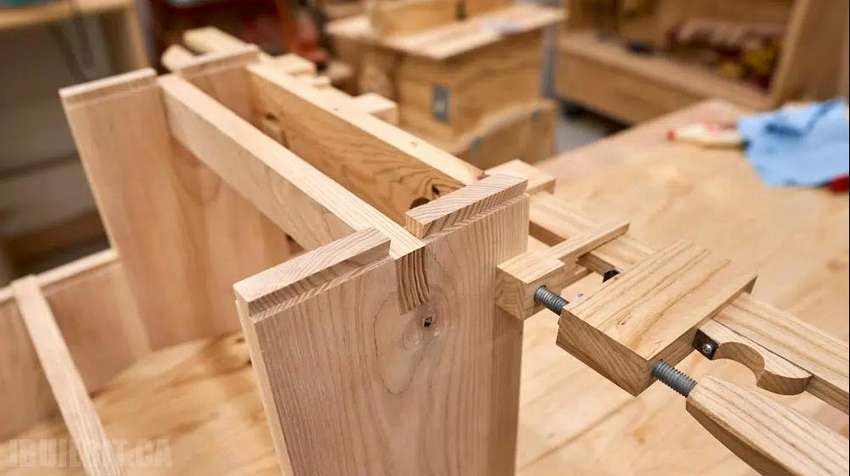

Наносим тонкий слой на обе детали и устанавливаем ступеньку. Чтобы все прочно скрепилось, понадобится пара зажимов.

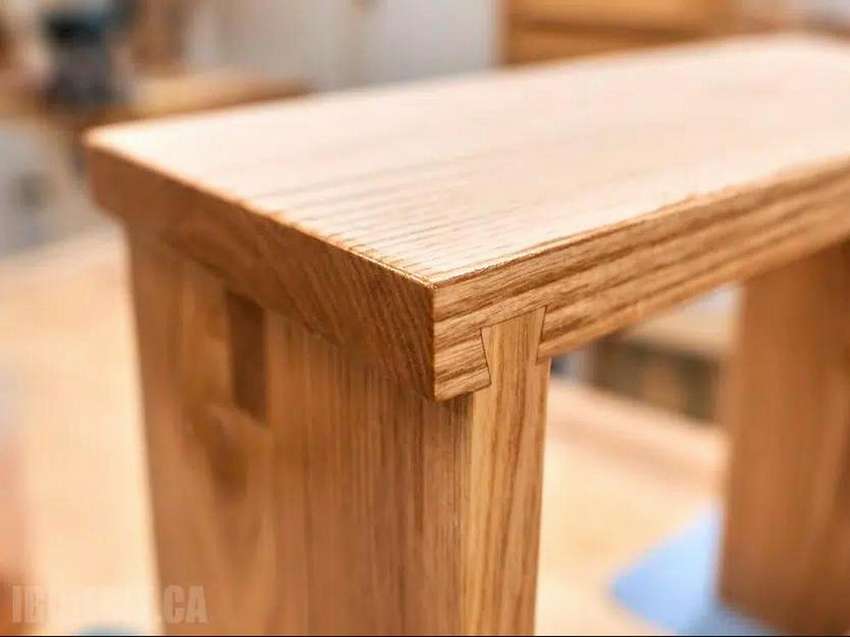

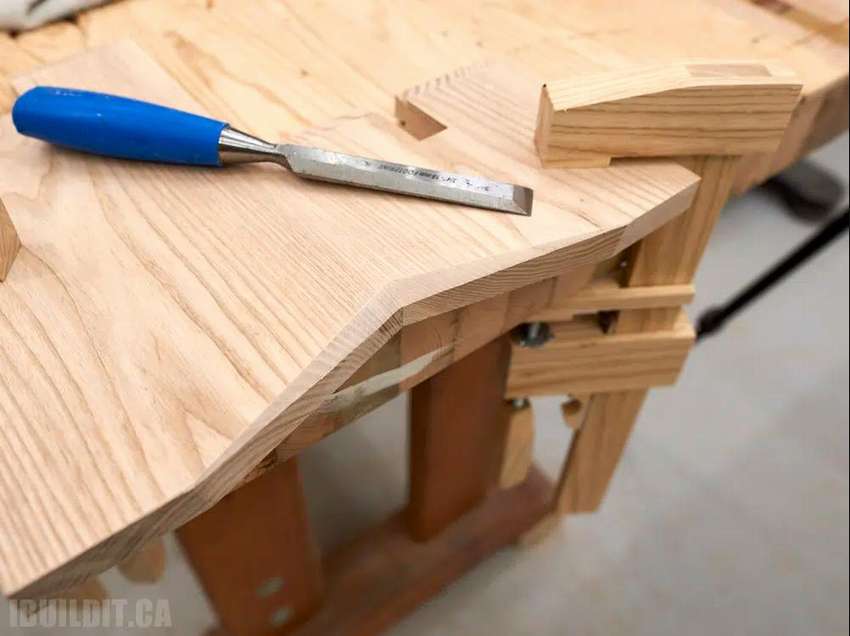

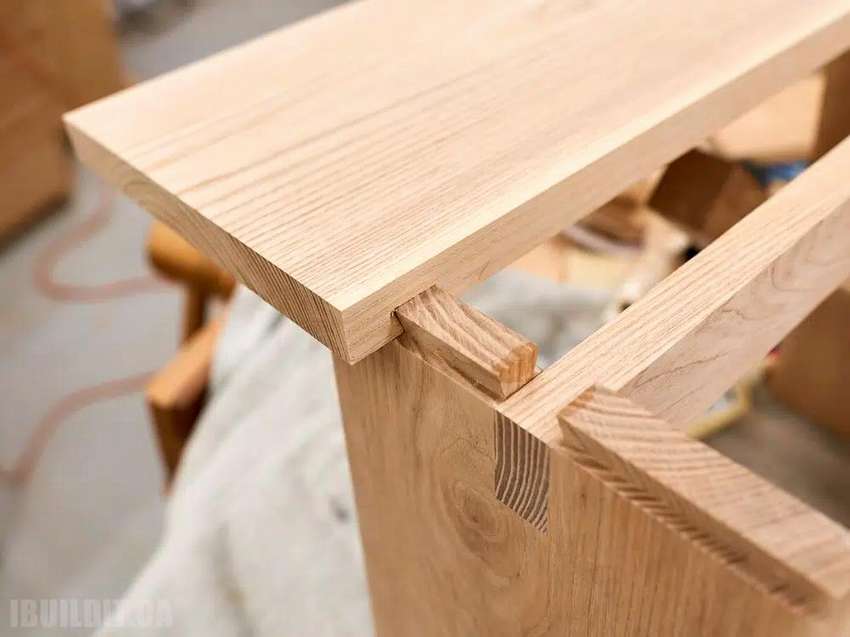

За это время можно установить верхнюю ступеньку, потому что она не такая широкая, как верхняя часть длинной ножки. Нужно, чтобы задняя часть сужалась снизу вверх, поэтому проще всего будет просто отшлифовать её после того, как ступенька будет закреплена.

Приступаем к шлифованию

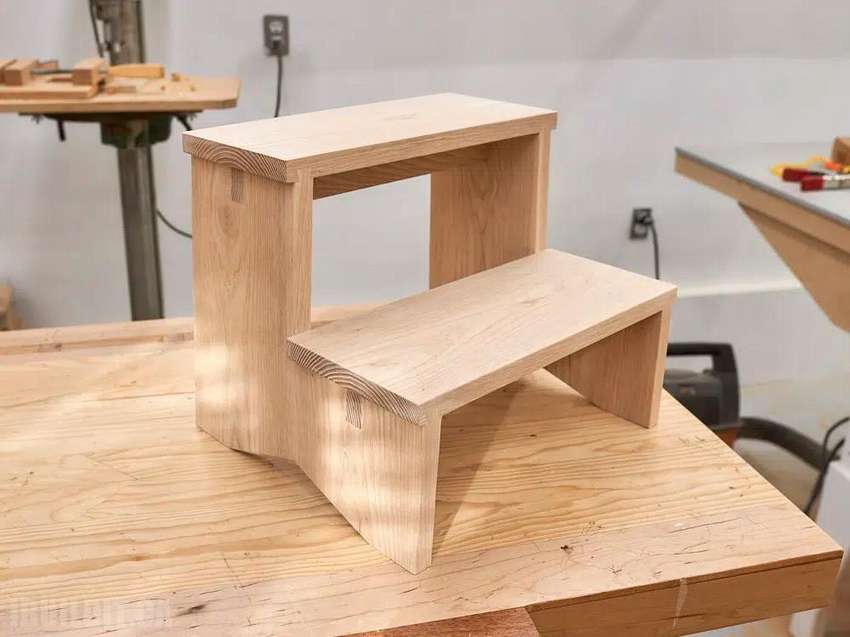

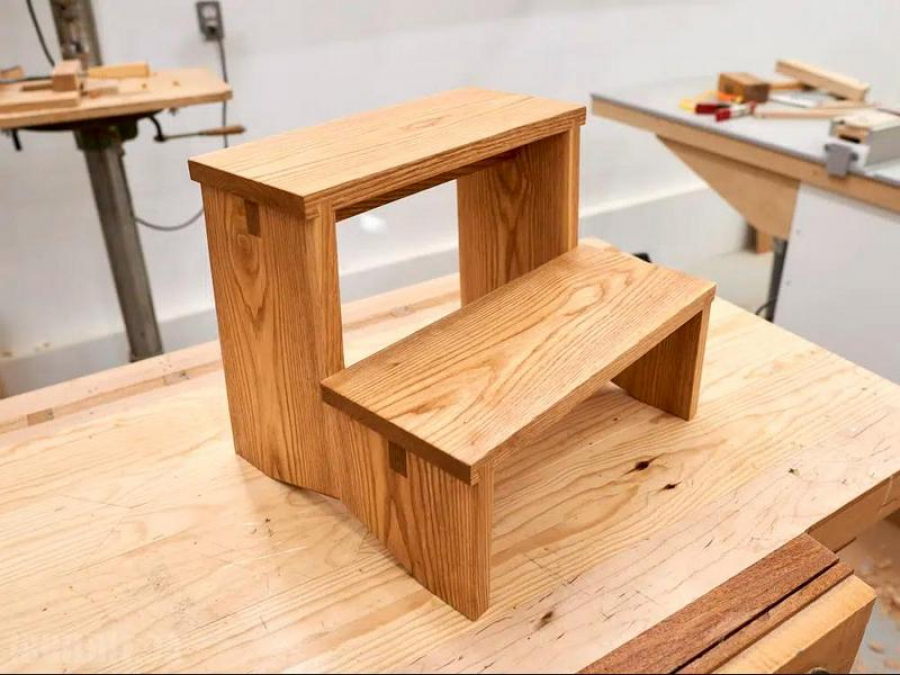

Завершение
Вы можете выбрать покрытие по своему вкусу, но автор рекомендует использовать смесь тунгового масла, которое красиво подчеркивает текстуру древесины и придает изделию «влажный» вид, которого не добиться с помощью отделки на водной основе. Дайте впитаться несколько минут, а затем вытрите излишки.

Оставьте сохнуть на несколько дней, а затем кистью нанесите сверху два слоя полиуретанового лака на водной основе. А поскольку это стремянка, лучше не делать ступеньки слишком скользкими. Естественная текстура древесины обеспечивает лучшее сцепление.

Если заинтересовались, то процесс сборки деревянной стремянки табурета можете посмотреть на видео, демонстрирующее весь проект от начала до конца на сайте автора, ссылка ниже. В целом, если вы начинающий столяр, это будет отличный проект для развития навыков и повышения точности. Для более опытных мастеров это станет достаточно сложной задачей, чтобы проверить и отточить свои способности.
