Верстак для торцовочной пилы своими руками: пошаговая инструкция

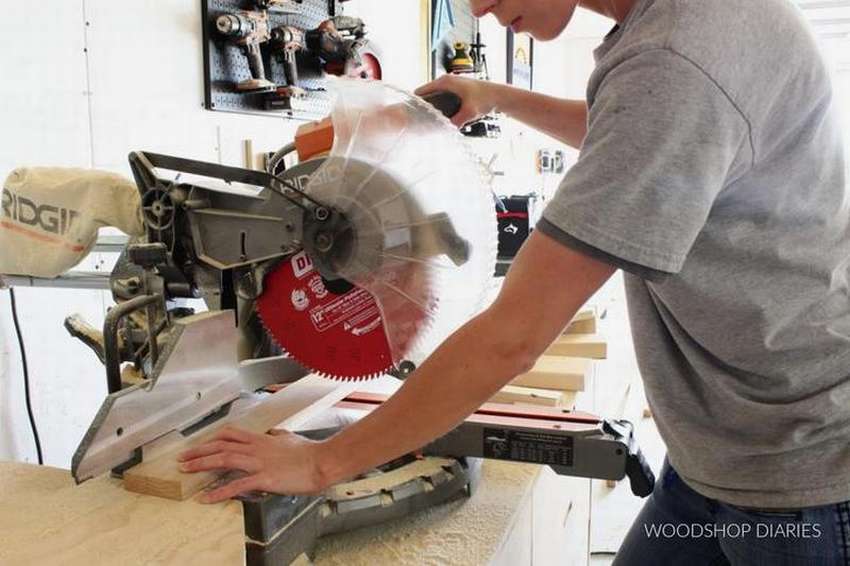

Мастера прекрасно знают, когда торцовочная пила стоит на случайном столе или даже на полу, работать с длинными досками весьма неудобно и крайне небезопасно. Поэтому представленный здесь мобильный верстак для торцовочной пилы решает сразу три задачи: поднимает пилу на комфортную для работы высоту, обеспечивает ровные боковые опоры и превращает пустующее пространство в удобное место для хранения. Так работать намного удобней.

В нижней части верстака предусмотрено четыре секции. Слева расположен блок из пяти выдвижных ящиков под метизы и ручной инструмент. По центру — открытая ниша, где устанавливается строительный пылесос и закрытый отсек с регулируемой полкой для шлифмашинок и фрезеров. Справа — три глубоких ящика под различную оснастку и расходники.

Верстак опирается на поворотные колеса с фиксаторами. В любой момент его можно выкатить на середину помещения для распила трехметровых досок, а после работы сдвинуть вплотную к стене, освободив место для машины.

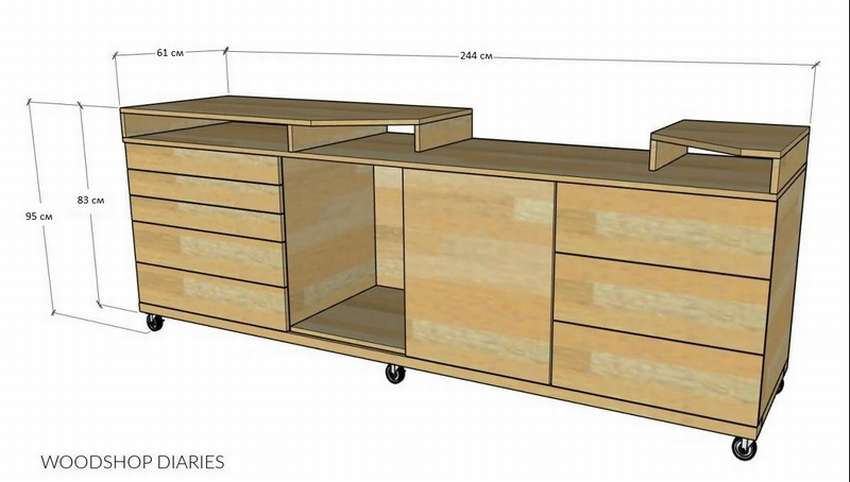

Чертеж верстака для торцовочной пилы с размерами

Какие понадобятся материалы для этого проекта:

• Три доски 50х100 мм длиной по 2,4 м для нижнего каркаса
• Четыре листа березовой или хвойной фанеры толщиной 18 мм
• Два листа тонкой фанеры толщиной 6 мм для задней стенки и дна ящиков
• Восемь пар шариковых направляющих полного выдвижения длиной 500 мм
• Шесть прочных поворотных колес с тормозом диаметром 100 мм
• Комплект петель для накладной дверцы и ручки для ящиков
• Саморезы по дереву и специализированные шурупы для косого шканта

Сборка каркаса стола для торцовочной пилы

Любой рабочий стол или верстак, это, прежде всего прочное основание. Так как верстак с инструментом, ящиками и материалами имеет довольно внушительный вес, нижнюю раму необходимо делать из сухого прочного бруса, а корпус можно из фанеры.

Шаг 1: Собираем нижнюю часть каркаса

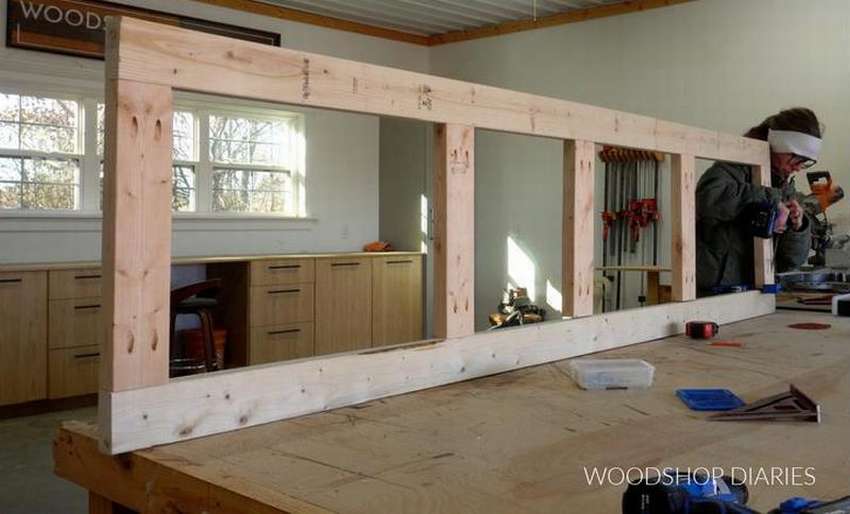

Начинаем с нижней несущей рамы. Для этого берем доску 50х100 мм, нарезаем пять перемычек по 43 см и готовим две длинные продольные царги 244 см.

В данном случае рама верстака для торцовочной пилы собирается через карманные отверстия с помощью кондуктора. На концах коротких перемычек сверлим карманные отверстия и скручиваем каркас шурупами. Если у вас нет кондуктора, не беда. Раму можно собрать насквозь — просверлив длинные цаги снаружи и закрутив в торцы перемычек длинные саморезы 90-100 мм, или использовать обычные мебельные уголки, тоже неплохо. На прочность рамы это никак не повлияет.

В общем, в результате должна получиться жесткая рама с четырьмя одинаковыми секциями. Эти поперечины не только укрепляют каркас, но и создают границы для будущих ящиков и тумбы.

Шаг 2: Установка перегородок из фанеры

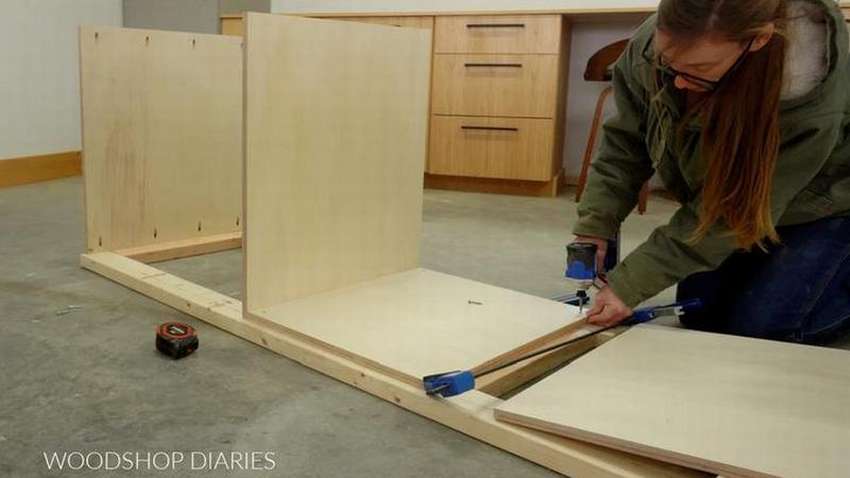

Когда рама верстака готова, переходим к раскрою фанеры 18 мм. Нужно отрезать пять одинаковых панелей для боковин и внутренних перегородок. Еще вырезаем две детали из фанеры для дна средних секций — открытой ниши под пылесоса и закрытой тумбы. В боковых краях перегородок делаем карманные отверстия. Прикручиваем перегородки и панели дна к раме саморезами.

А если кондуктора нет, перегородки легко притянуть с помощью обычных металлических мебельных уголков.

Маленький профессиональный секрет: все вертикальные перегородки и панели дна лучше утопить внутрь каркаса от переднего края примерно на 18 мм. Тогда после установки фасадов ящиков и дверцы тумбы вся лицевая плоскость верстака была строго заподлицо.

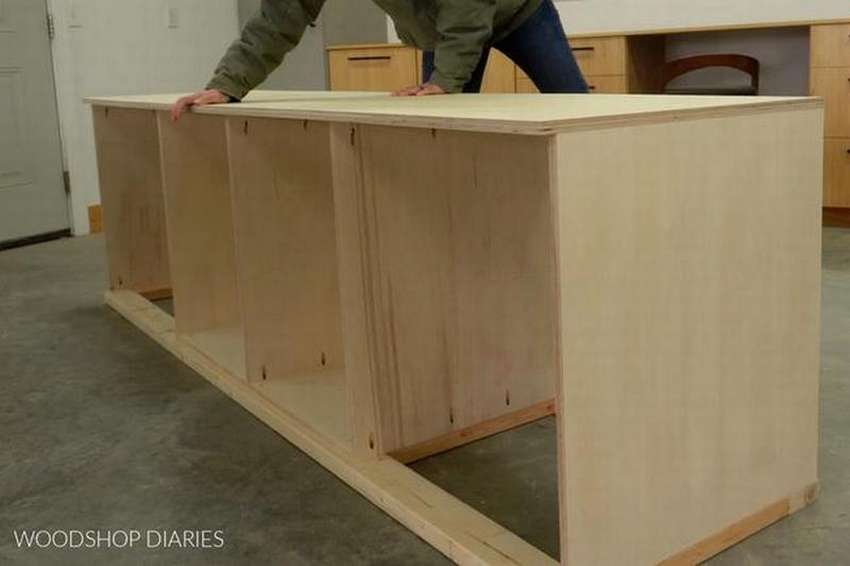

Шаг 3: Устанавливаем на каркас столешницу

В завершении устанавливаем крышку из фанеры. Вырезаем из фанеры 18-мм полотно 60х244 см. Укладываем сверху на перегородки, выравниваем по краям и фиксируем саморезами через карманные отверстия в верхних торцах перегородок. Если не используете кондуктор, крышку можно прикрутить насквозь сверху, предварительно разметив точки и обязательно зенкуя отверстия, чтобы шляпки саморезов были полностью утоплены вровень с поверхностью фанеры.

Шаг 4: Разметка и установка полки с дверцей

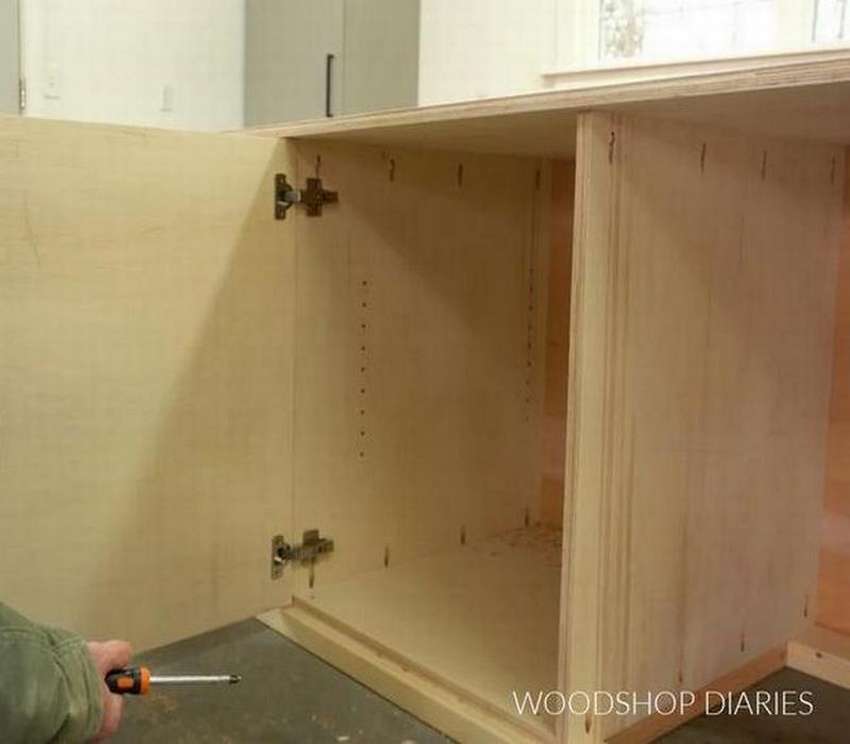

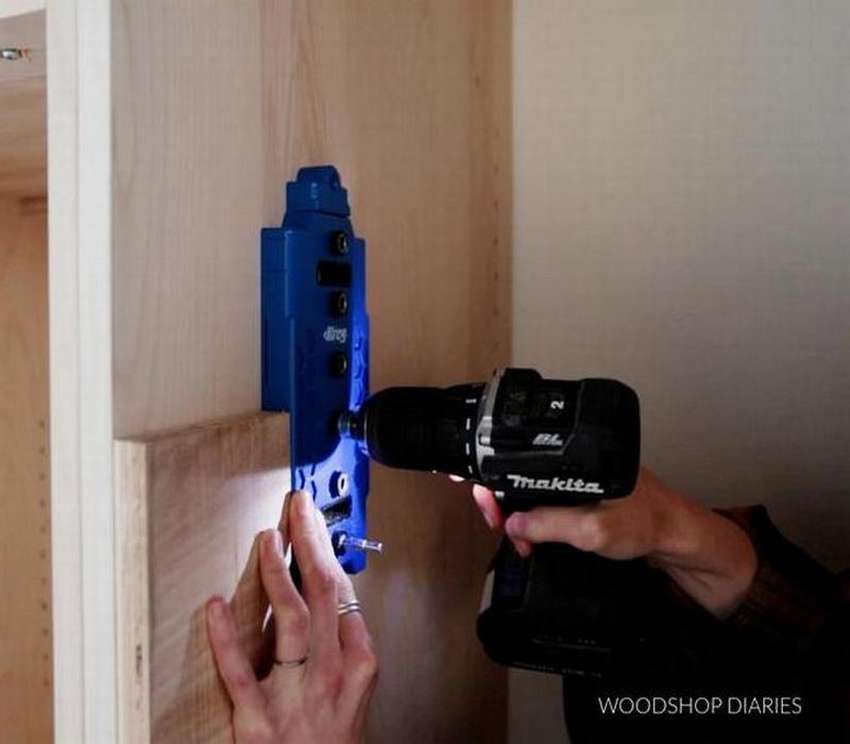

Теперь обустраиваем тумбу для хранения инструмента в центральной секции верстака. Чтобы было удобно, с помощью специального кондуктора сверлим в боковых стенках два ряда отверстий под полкодержатели. Это позволит легко менять высоту внутренней полки. Если кондуктора нет, разметку под отверстия можно сделать вручную с помощью угольника и линейки, а затем просверлить обычной дрелью, используя ограничитель глубины на сверле, чтобы случайно не просверлить стенку насквозь.

Потом вырезаем саму полку и дверцу для секции. Дверцу навешиваем на стандартные мебельные петли. Таким образом, закрытая тумба отлично защитит электроинструмент от древесной пыли и стружки.

Боковые опоры, ящики и установка колес

Теперь переходим к самой ответственной части — созданию боковых опорных столов (подиумов) для торцовочной пилы, сборке выдвижных ящиков и монтажу колес.

Шаг 1: Расчет и сборка боковых опор

Главный секрет хорошего стола для торцовочной пилы — идеальное совпадение высоты боковых столов с рабочей поверхностью станины самой пилы. Измеряем высоту станины (например, пусть она составляет 114 мм). Вычитаем толщину крышки (18 мм) и в результате получаем высоту вертикальных проставок-подиумов (96 мм).

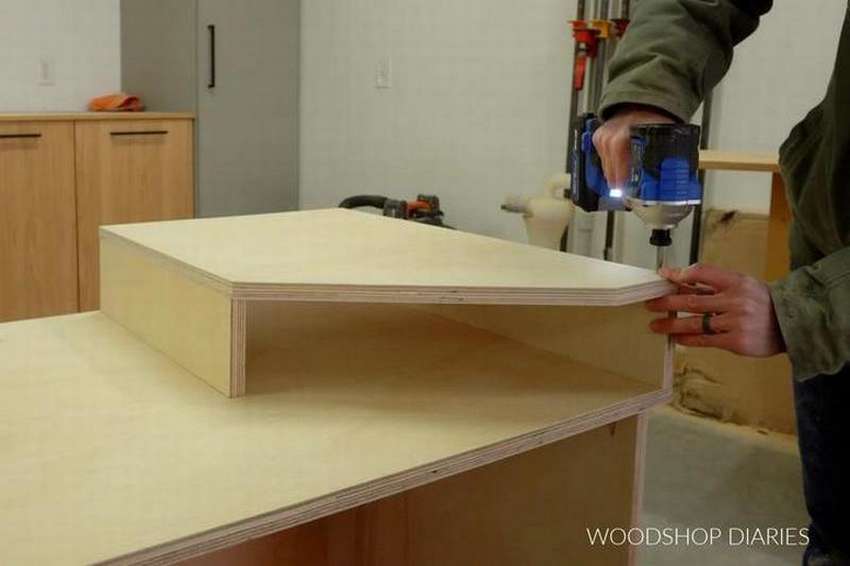

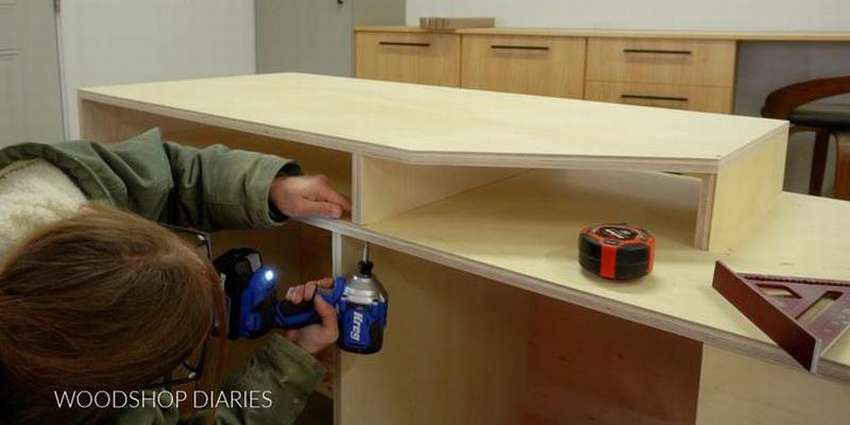

Затем из фанеры толщиной 18 мм нарезаем по размеру планки и собираем по бокам стойки для торцовочной пилы короба-подиумы. Прикручиваем к основной столешнице снизу саморезами.

Сверху накрываем крышками из фанеры. Передние углы крышек подрезаем под углом, чтобы поворотная консоль пилы свободно вращалась в обе стороны и не задевала боковины.

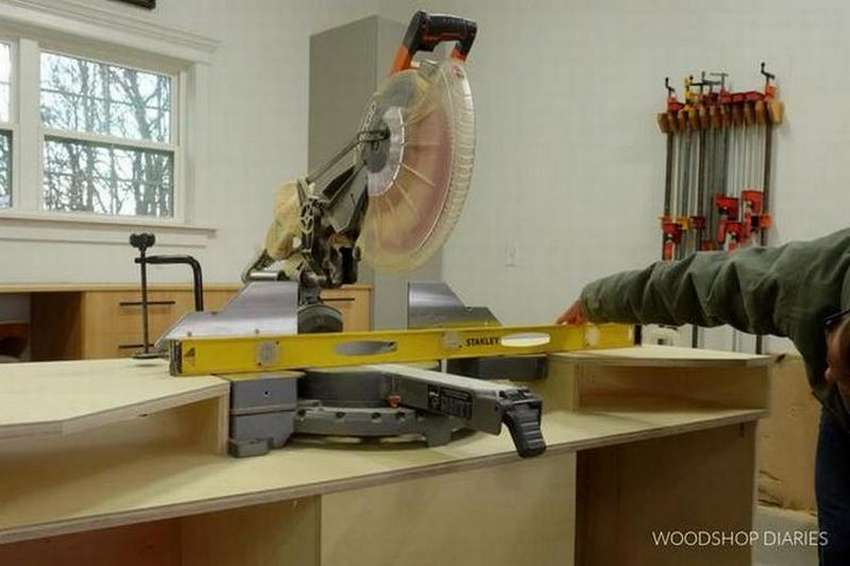

Примеряем пилу между подиумами и проверяем строительным уровнем. Все поверхности должны составлять единую плоскость без перепадов.

Шаг 2: Сборка и монтаж выдвижных ящиков верстака

Теперь делаем 8 выдвижных ящиков: слева — три маленьких и два средних под мелкий инструмент и метизы, справа — три глубоких под крупную оснастку. Крепим шариковые направляющие полного выдвижения длиной 500 мм к внутренним стенкам крайних секций.

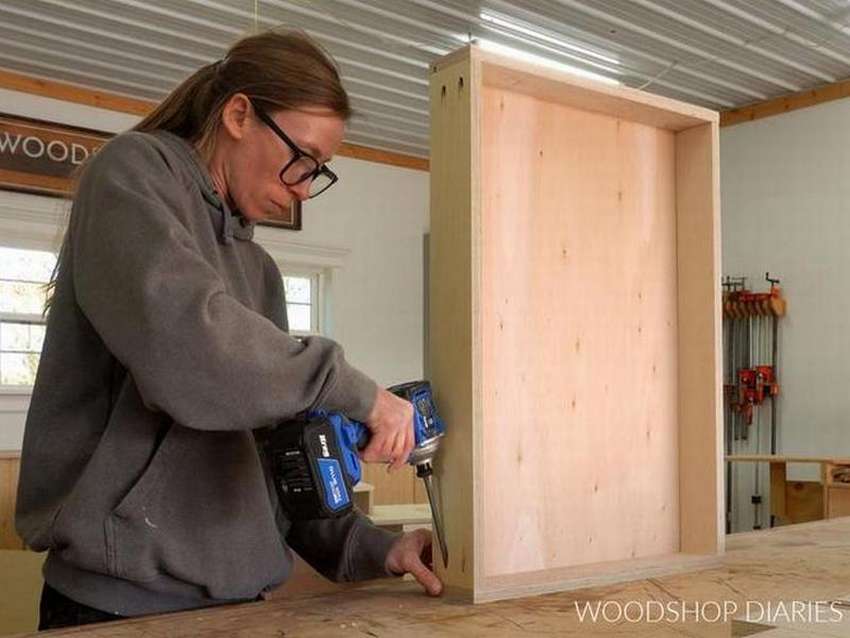

Затем собираем ящики из фанеры толщиной 18 мм на косой шуруп, а дно вырезаем из фанеры толщиной 6 мм и прибиваем гвоздями или скобами.

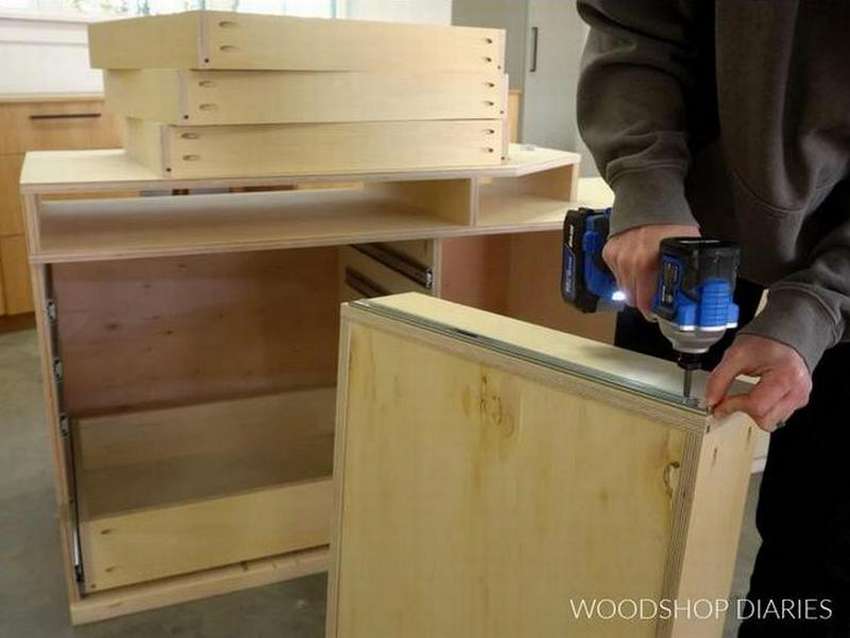

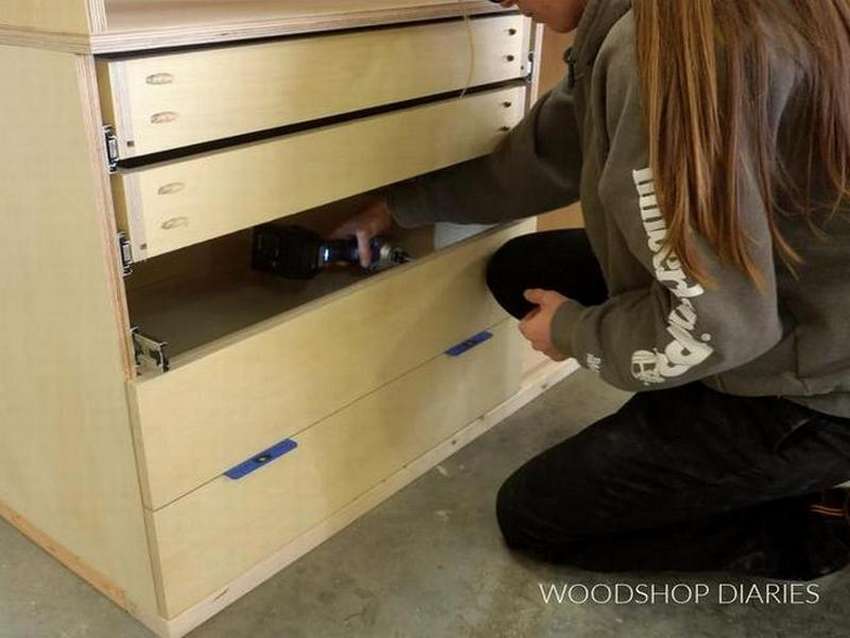

Устанавливаем короба ящиков на ответные части направляющих. После чего прикручиваем лицевые фасады изнутри ящиков на саморезы, обязательно соблюдая равномерные зазоры.

Проверяем плавность хода

Шаг 3: Монтаж колес и задней стенки

Вынимаем все ящики, аккуратно переворачиваем корпус на заднюю стенку или вверх дном. На нижнюю раму прикручиваем шесть поворотных колес диаметром 100 мм с тормозными фиксаторами — четыре по углам и два в центре для предотвращения прогиба.

Зашиваем заднюю часть верстака листом фанеры 16 мм степлером или гвоздями.

Окончательная сборка и настройка торцовочной пилы

Корпус у нас собран, ящики на месте, колеса установлены. Остается выполнить финальную подгонку, зафиксировать торцовочную пилу и добавить некоторые мелочи.

Шаг 1: Фиксация пилы и тонкая настройка

Возвращаем верстак в нормальное положение и устанавливаем торцовочную пилу в центральную нишу между боковыми опорными столами. Снова берем длинный уровень или ровную металлическую рейку и тщательно проверяем всю плоскость: станина пилы и два боковых стола должны составлять идеально ровную поверхность. Обязательно прикладывайте уровень как у задней направляющей, так и ближе к переднему краю станины. Если же пила сидит чуть ниже боковых опор, подложите под основание тонкие деревянные прокладки. Если же пила оказалась слегка выше — отрегулируйте или слегка отшлифуйте сами боковые проставки. Когда получите идеальную плоскость, зафиксируйте пилу к столешнице сантехническими глухарями или болтами через штатные отверстия в станине.

Шаг 2: Финишная отделка и установка ручек

Чтобы было удобно пользоваться ящиками и дверцами, устанавливаем простые накладные ручки. Покрываем поверхность верстака для торцовочной пилы одним-двумя слоями защитного масла для столешниц или матовым лаком.

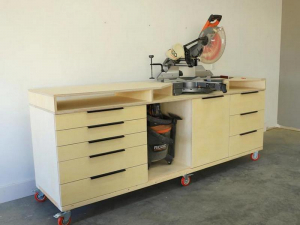

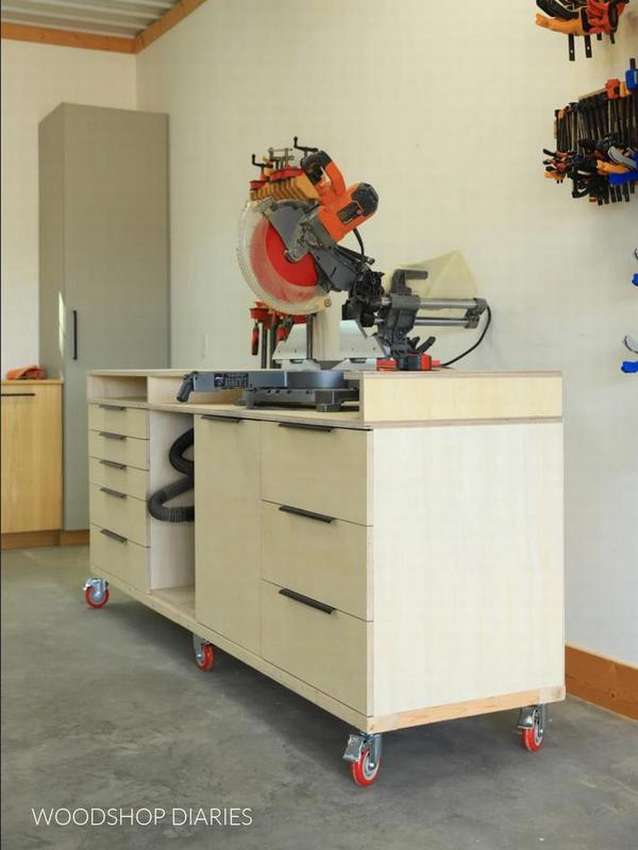

И вот результат – прочный, мобильный верстак для торцовочной пилы, и всего-то понадобилось несколько листов фанеры и пара брусков. Небольшие затраты, чтобы получить:

1. 2,4 метра ровной рабочей поверхности, которая идеально подходит для распила длинных трехметровых досок, плинтусов и бруса быстро, точно и безопасно.
2. Восемь выдвижных ящиков разного калибра, закрытая тумба с полкой и открытая ниша под пылесос позволяют убрать с глаз долой почти весь ручной инструмент и метизы.
3. Благодаря шести колесам с тормозами стол для торцовочной пилы легко перемещается по мастерской одной рукой, а во время работы надежно фиксируется на месте.

Такой верстак — это не просто удобная подставка под пилу, а надежный и удобный инструмент, который прослужит годы!
