Универсальный верстак или самая маленькая мастерская в мире

универсальный верстак универсальный верстак

Быть энтузиастом столярного дела недостаточно, особенно если у вас нет места для работы. У автора этого проекта была не только проблема с нехваткой места, но и отсутствие помещения для мастерской, так что ему приходилось работать на парковке. Все свое оборудование он держал в кладовке 1.6 х 1.6 метра. Поэтому и родилась идея сделать универсальный верстак своими руками. Все было разработано с использованием Google Sketch-up, который, оказался ценным инструментом для деревообрабатывающих предприятий.



Эскизы с изображением общего вида вы можете посмотреть ниже на фотографиях.

Проблема была в том, что вы можете разложить вещи по парковочному месту, но все должно храниться и надежно запираться, когда закончите и плюс уборка.

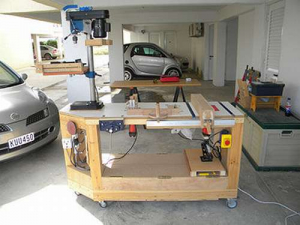

В общем, идея была такая, сделать многофункциональный верстак 1,5 х 0,5 метра, которая поместится в кладовке 1.6 х 1.6 метра и будет содержать простые ручные инструменты. Корпус изготовлен из брусков 2 х 4 и 2 х 2, по бокам обшит фанерой и сверху столешница из ламинированного МДФ. Стенд вмещает 5 основных инструментов, сверлильный станок, шлифовальный станок, лобзик, циркулярную пилу, фрезерный станок с подъемным устройством и возможность для установки токарного станка.

Есть также тиски, 5 небольших выдвижных ящиков (по одному для мелких принадлежностей каждого инструмента), место для хранения и 8 электрических розеток с проводкой. К верстаку прикручены 5 роликах со стопорами, так что с транспортировкой проблем не возникает. Вы также заметите, что в конструкции есть угол наклона, который был сделан таким образом, чтобы можно было зайти в кладовку, даже когда верстак находится в середине.

  1. Сверлильный станок немного изменен. Самодельные прижимные зажимы наталкиваются на две Т-образные дорожки, которые являются алюминиевыми направляющими.
  2. Дисковая шлифовальная машинка монтируется под столом. Стол шлифовальной машины прикреплен двумя резьбовыми вставками на доске для инструментов, полозьями и барашковыми гайками через стол, чтобы закрепить на верстаке.
  3. Лобзик устанавливается вверх ногами под инструментальной стойкой с помощью т-гаек и 8-миллиметровых болтов, а сверху - системы прижимного рычага с направляющей системой лезвий. Очень практично для вырезания узоров.
  4. Циркулярная пила установлена под столешницей и удерживается 4 болтами и барашковыми гайками. В основании дисковой пилы сделаны 4 отверстия, 3 из которых для точной регулировки.
  5. Фрезер с упором и лифтом. Самодельная пластина сделана из прозрачного акрила. Также есть слот для направляющих канавок, и на стыковочной круговой пиле и ограждении закреплен внешний двухсекционный забор с помощью специальных зажимов.

Это только основное оборудование. Полную инструкцию и больше ста пошаговых фото, как сделать этот чудо верстак своими руками, вы можете посмотреть на сайте, ссылка под эскизами.

универсальный верстак своими руками

универсальный верстак своими руками

универсальный верстак своими руками

универсальный верстак своими руками

универсальный верстак своими руками

универсальный верстак своими руками

Источник фото www.instructables.com/id/The-Smallest-Workshop-in-the-World/?ALLSTEPS

Вряд ли вы найдете в магазине верстак, чтобы удовлетворял во всех отношениях, а покупать по отдельности, конечно, дорого. Нет смысла вкладывать деньги в дорогостоящее оборудование, если вы на этом не зарабатываете. А сделать универсальный верстак вполне реально. В этой статье вы можете посмотреть конкретные примеры с пошаговыми фото: «Универсальный верстак своими руками 1200 фото, чертежи, пошаговые мастер классы» https://novamett.ru/verstak/universalnyj-verstak-svoimi-rukami-1200-foto-chertezhi-poshagovye-master-klassy  Правда, там представлены не только многоцелевые верстаки, есть и узкопрофильные, но главное, что все их можно сделать своими руками.
