Лестница для террасы из дерева своими руками

Информация обновлена:

лестница из дерева своими руками

Если планируете самостоятельно построить деревянную лестницу для террасы или широкого крыльца, то вам потребуются некоторые математические расчеты и немного знаний. На этом наглядном примере лестница для террасы изготовлена из бруса, расположенных на расстоянии примерно 30 – 40 см друг от друга. Конструкция опирается на прочное основание и крепится к террасе с помощью подвесов. Лестница имеет подступенки, ступени и перила. Ширина лестницы должна быть не менее 90 см.

Сначала производим расчеты

Определите высоту лестницы

Поставьте длинный уровень на поверхность террасы и измерьте высоту от настила до того места, где должна заканчиваться лестница.

Пример:

Высота получилась 140 см. Разделите эту высоту на 18 см — оптимальную высоту одной ступени.
140 ÷ 18 ≈ 7,78 - округляем до 8 ступеней.
Теперь рассчитываем точную высоту каждой ступени: 140 ÷ 8 = 17,5 см.
Если верхняя площадка (терраса) сама будет служить верхней ступенью — отнимите одну ступень.

Размер ступеней в примере:

Глубина ступени (проступь) — приблизительно 28 см (две доски по 15 см).
Подступенок (вертикальная часть) — доска 5×15 см.

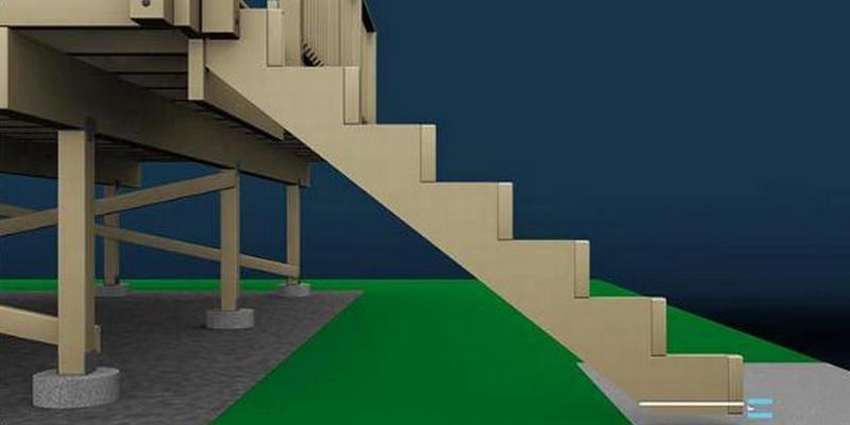

Общий вынос лестницы

Умножьте глубину одной ступени на количество ступеней — это и будет общая горизонтальная длина лестницы (проекция на землю). Используйте этот размер, чтобы правильно разметить место опоры для нижней площадки.

Подготовка основания лестницы

Прежде чем собирать каркас, под него нужно подготовить надежную опору на земле. Оставлять косоуры прямо на грунте нельзя — от сырости дерево быстро сгниет, а сама конструкция со временем просядет. Строительство площадки под террасу, это другая тема, на этом не будем подробно останавливаться, просто несколько слов про основание именно для лестницы.

Как сделать площадку:

1. Сначала, понятно, проводим разметку. Размечается участок в месте установки лестницы (по ширине должна быть чуть шире ступеней, а в длину — примерно на шаг человека, то есть где-то 90 см). Прокапываем траншею приблизительно 15–20 см.

2. На дно засыпаем и плотно утрамбовываем слой гравия или щебня (10 см), это для дренажа.

3. Из досок делаем простую опалубку, укладываем туда сетку из арматуры и заливаем бетоном. Толщина плиты должна быть не меньше 10 см.

В идеале должна получиться ровная бетонная площадка (плита), к которой будут крепиться опорные бруски. Это, конечно коротко и обобщенно, просто чтобы иметь представление.

Как вариант, также можно сделать из кирпича или бруса. Обойдется дешевле, не придётся копать так глубоко, как при строительстве бетонной площадки. Установка также займёт меньше времени, поскольку не придётся ждать затвердевания. Хотя это потребует меньше усилий на начальном этапе, но кирпичи и брусчатка со временем будут смещаться (по мере оседания грунта), а это значит, что придётся периодически выкапывать и выравнивать (что честно говоря, не веселая перспектива).

Разметка и изготовление косоуров

Когда уже рассчитали высоту и ширину ступеней (шаг лестницы) и смонтировали примыкающую площадку, можно приступать к разметке косоуров. Здесь использовалась доска 50х300 мм. Делаем разметки уголка, пропилы циркуляркой и финишное выпиливания ножовкой.

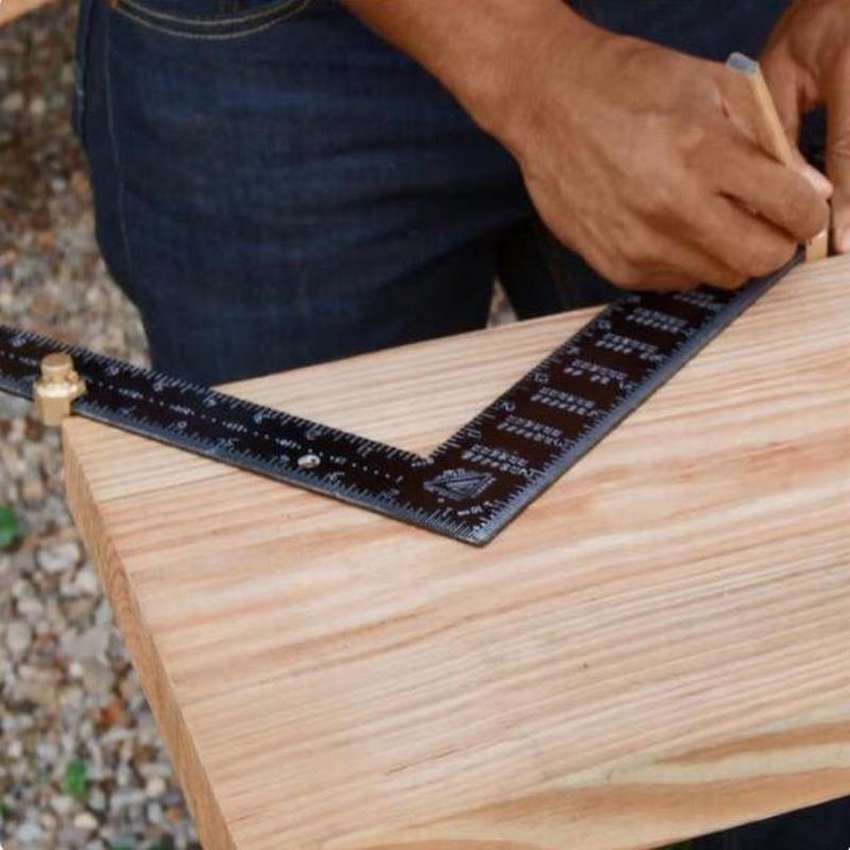

Шаг 1. Установите упоры на наружной стороне строительного уголка: один на значение высоты ступени, а другой — на значение ширины.
Шаг 2. Начиная от конца доски, приложите уголок, чтобы упоры плотно прилегали к краю и сделайте разметку шага.
Шаг 3. Перемещайте угольник вдоль доски и отмечайте высоту и длину следующей ступени. Продолжайте, пока не отметите нужное количество ступеней.

Шаг 4. На отметке, которую вы сделали для верхней ступени, вычтите толщину цоколя и проведите перпендикулярную линию, которая будет указывать место крепления лестницы к настилу. Эта линия обозначает срез, который будет примыкать к балке террасы.

Шаг 5. На нижней ступени вычтите толщину ступени из высоты подъема и проведите линию, перпендикулярную подъему. Это линия разреза, которая позволит вам опустить всю лестницу вниз. После установки ступеней этот разрез сделает нижнюю ступень той же высоты, что и остальные.

Шаг 6. Распилите продольную балку на циркулярке, и на завершающем этапе доработайте ручной пилой.

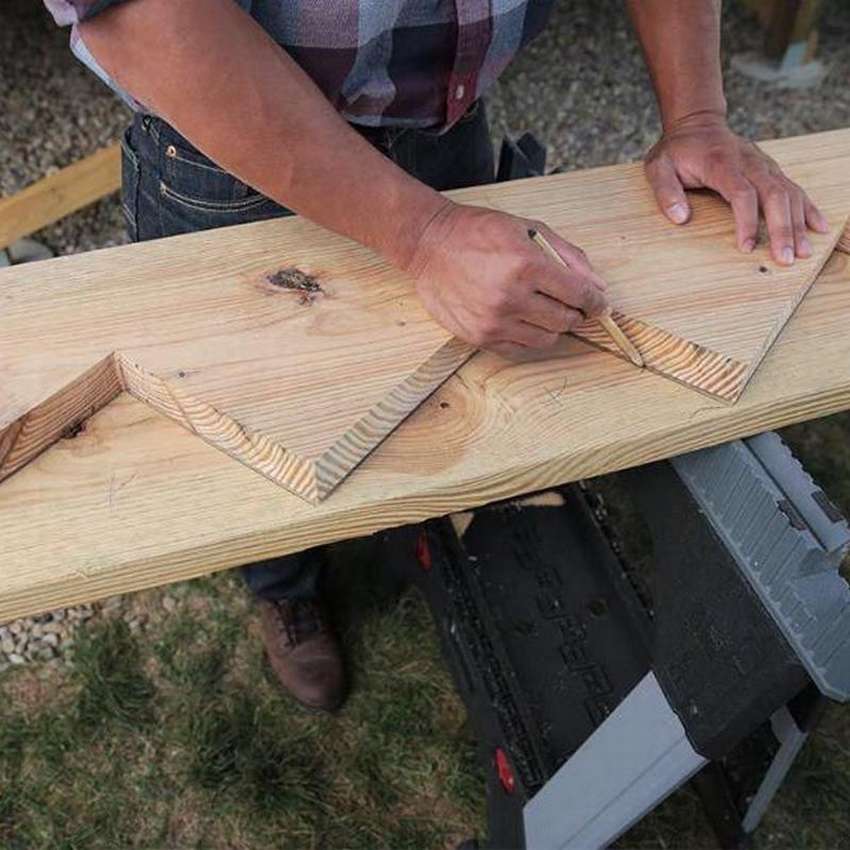

Шаг 7. Завершите пропилы во внутренних углах с помощью ручной ножовки. Используйте этот первый косоур в качестве шаблона для разметки остальных.

Крепление косоуров, подступенков и ступеней

Приступаем к следующему этапу строительства лестницы для террасы. Теперь крепим косоуры и фиксируем на нижней опорной площадке с помощью анкеров. После того как косоуры будут надежно закреплены, можно установить подступенки и доски ступеней.

Шаг 1. Закрепите опорную доску для косоуров. Отрежьте доску (здесь используется 50х200 мм) по ширине лестничного марша, чтобы подпереть косоуры снизу под торцевой или крайней балкой обвязки. Затем используйте обрезки такой же доски толщиной 50 мм, чтобы закрепить опорную доску вплотную к нижнему краю балки.
Шаг 2. Теперь возьмите еще брус или доску (например, 50×100 мм) и сделай подкосы сзади опорной доски — уприте к ближайшей лаге или балке террасы. Закрепите с помощью балочных подвесов (металлических кронштейнов) или саморезов.

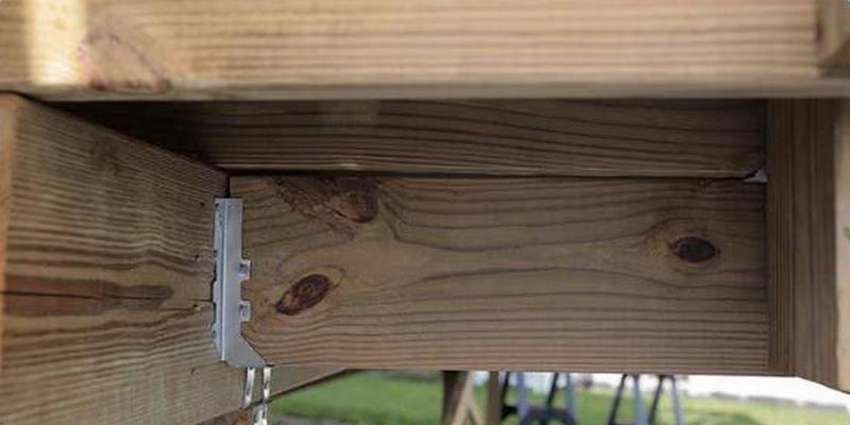

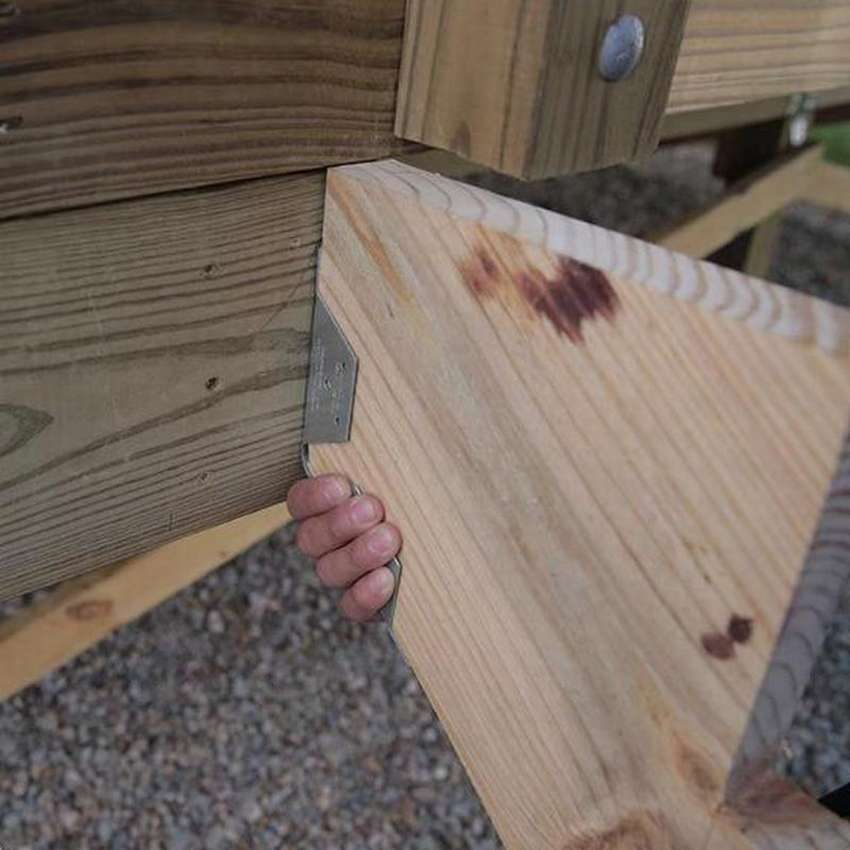

Шаг 3. Еще нужно провести разметку, чтобы определить положение крепежа. Наденьте кронштейн (опору) на верхнюю часть косоура и прижмите к опорной доске так, чтобы верхний край косоура встал в один уровень с нижним краем лаги террасы. Отметьте это положение кронштейна на опорной доске.

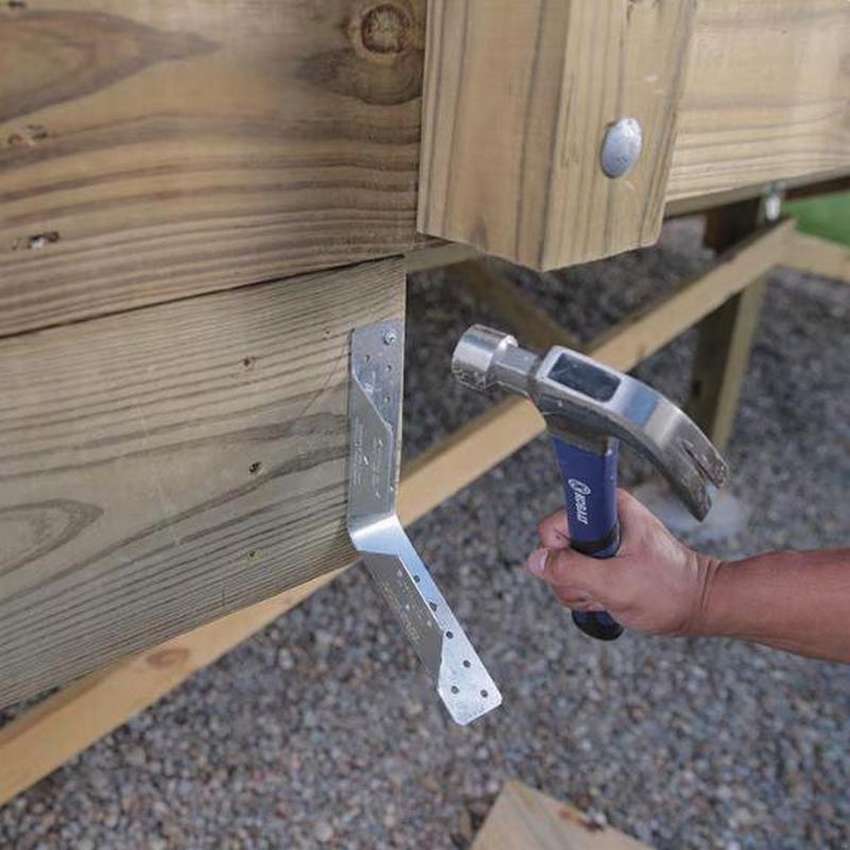

Шаг 4. Все, теперь отложите косоур и надежно зафиксируйте кронштейн на опорной доске террасы.

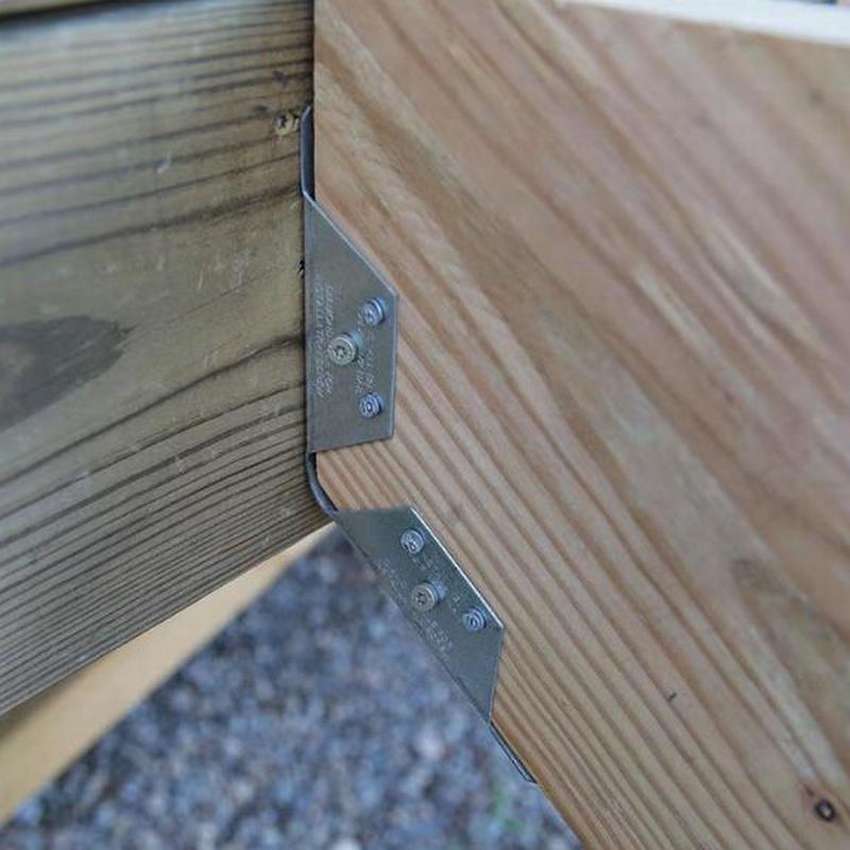

Шаг 5. После этого просверлите направляющие отверстия и закрепите кронштейн на внутренней стороне косоура. Таким же образом установите остальные косоуры.
Шаг 6. Отрежьте бруски 50х100 мм по размеру зазоров между косоурами у бетонной площадки. Они будут служить упорами (плахами) для крепления лестницы к основанию. Уложите плашмя на бетонную площадку и закрепите между косоурами.
Шаг 7. Просверлите насквозь опорные бруски и сделайте отверстия в бетонной площадке под ними (понадобится буровое сверло).

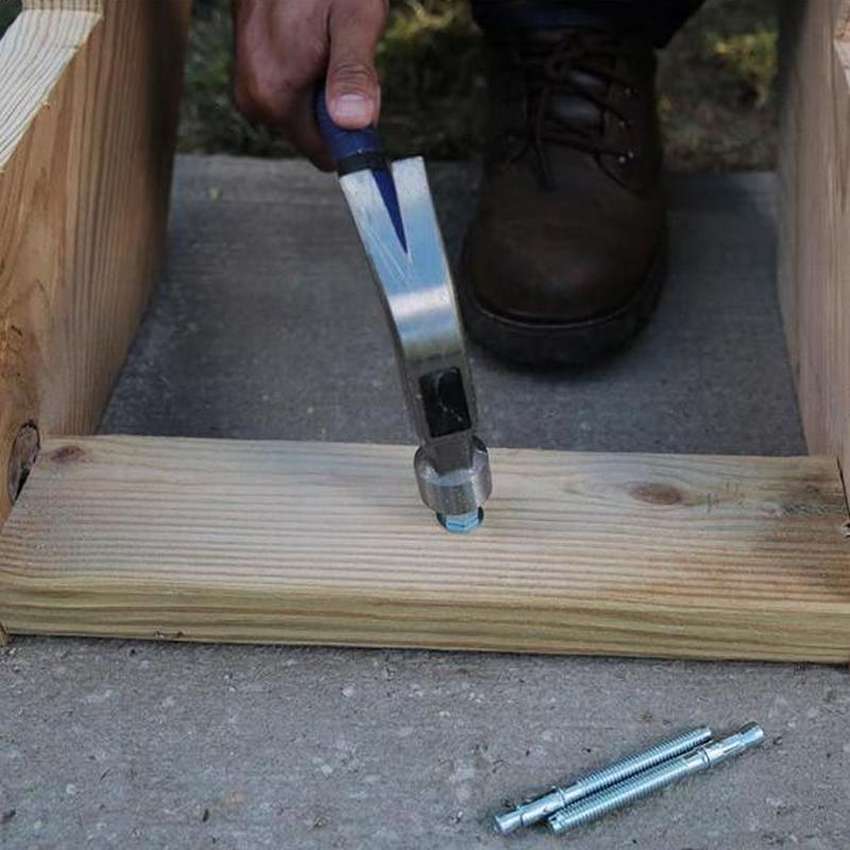

Шаг 8. Установите анкеры через крепежные элементы в основание.
Шаг 9. Наденьте шайбы, накрутите гайки и затяните, чтобы прочно зафиксировать лестницу.
Шаг 10. У основания лестницы закрепите опорные столбы 100х100 мм на косоурах, используя укосины, анкеры и болты-каретки.

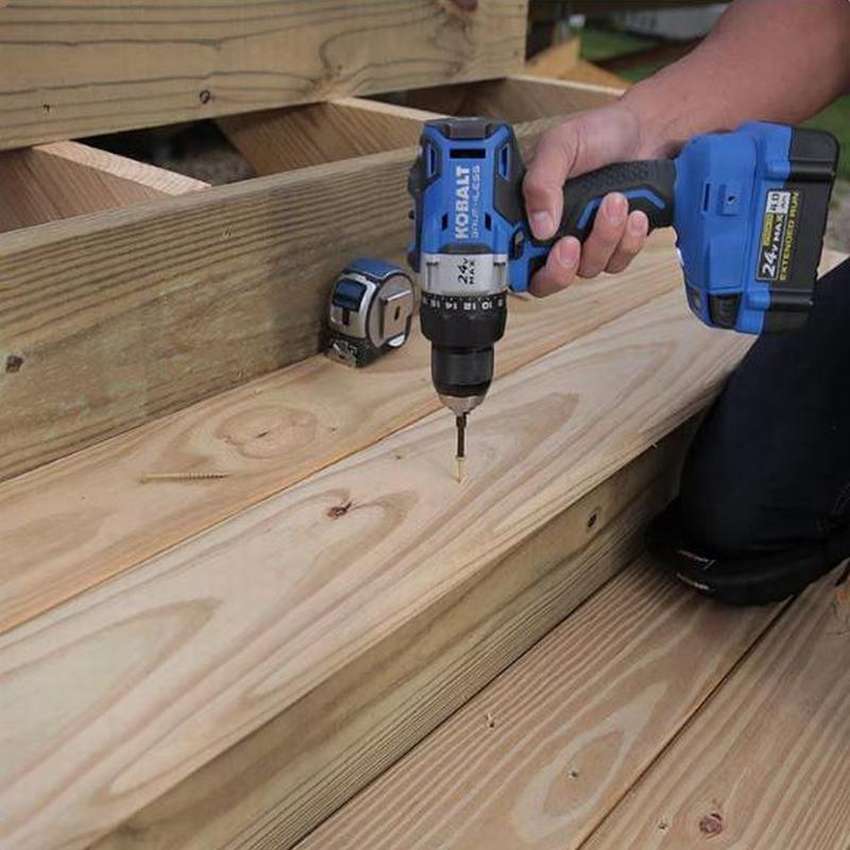

Шаг 11. Теперь нужно изготовить и установить ступени. Нарежьте подступенки и проступи. При монтаже проступь должна свешиваться (выступать) вперёд над подступенком примерно на 2 см. Это для удобства и красивого внешнего вида. Чтобы дерево не треснуло, просверлите предварительно отверстия. Прикрути подступенки и проступи к косоурам саморезами. Крепить лучше с небольшим зазором (1–2 мм) между досками, чтобы дерево «играло» при изменении влажности.

Ниже в галерее фото перечисленных шагов.

Установка перил лестницы для террасы

В данном случае перила лестницы состоят из верхних и нижних поручней из бруса 50х100 мм , накрывочных планок (поручней) из доски 30х150 мм и вертикальных балясин из брусков 50х50 мм.

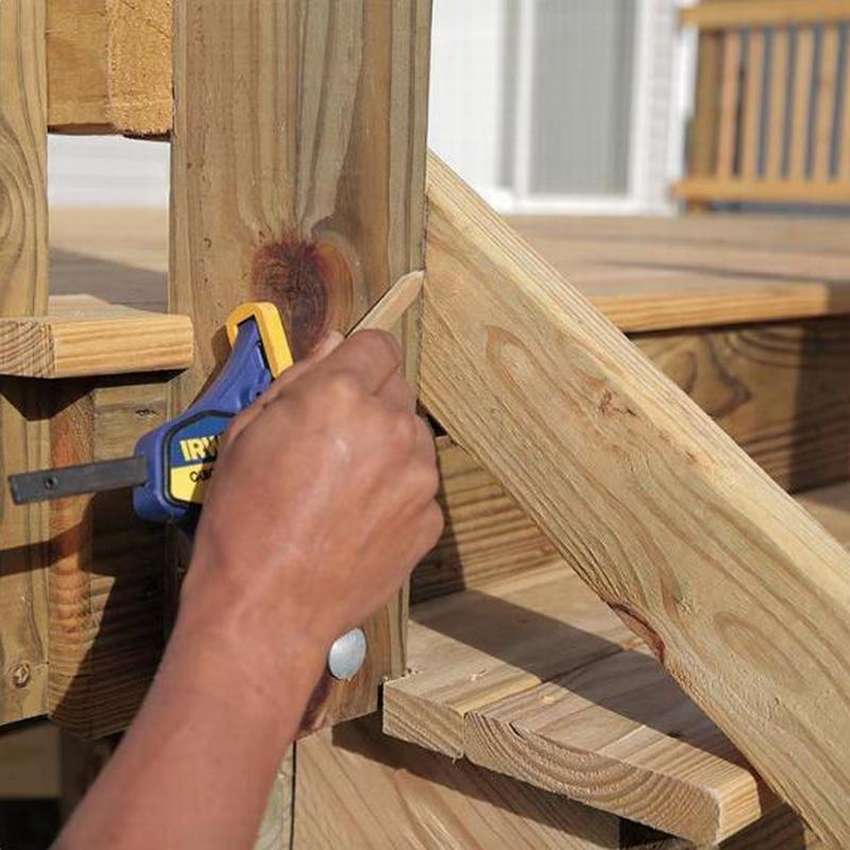

Шаг 1. Сначала разметьте угол подрезки на направляющих брусках. Прижмите бруски струбцинами вдоль ступеней к опорным столбам и отметьте карандашом углы в местах примыкания. Отрежьте по меткам.

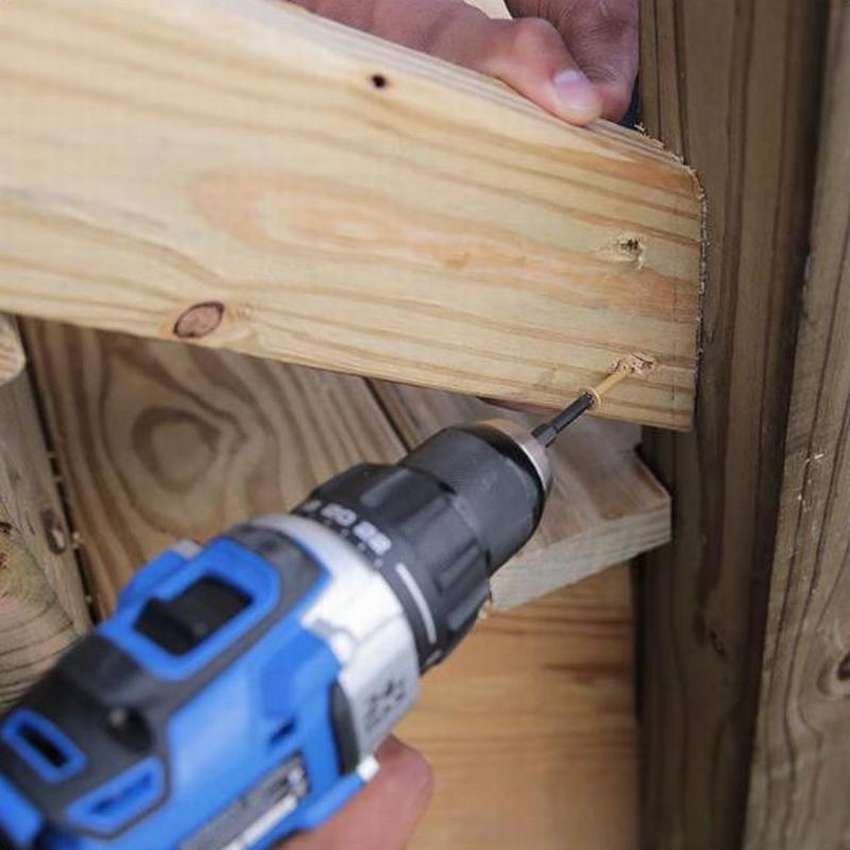

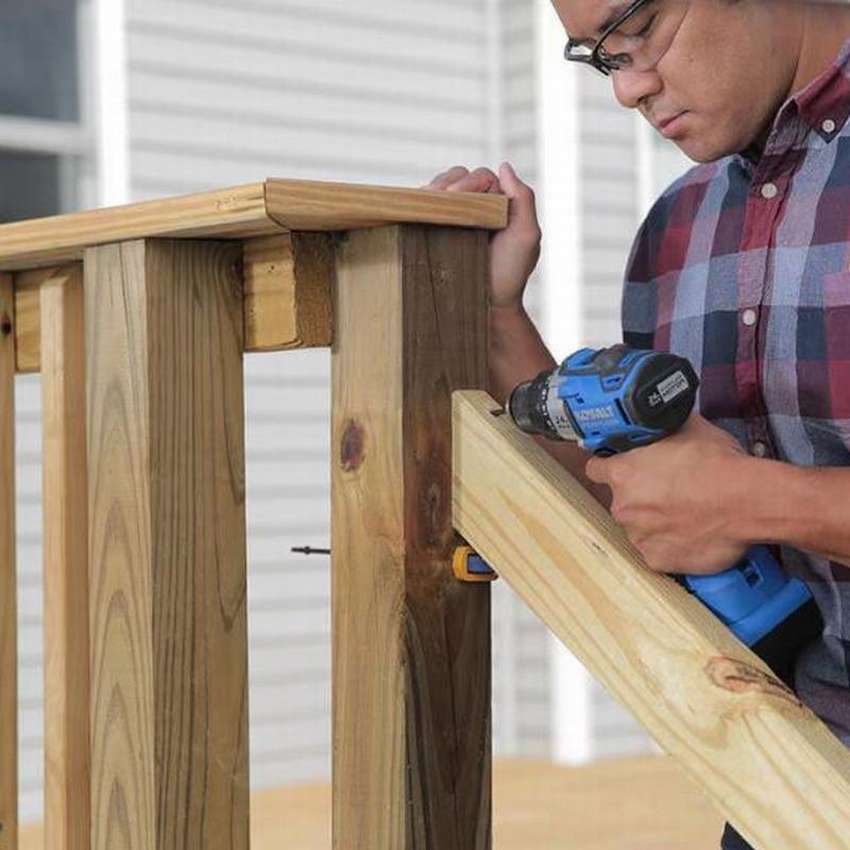

Шаг 2. Теперь закрепите нижние направляющие к нижним стойкам. Закрепите саморезами два нижних направляющих бруска 50х100 мм враспор между верхними и нижними опорными столбами.

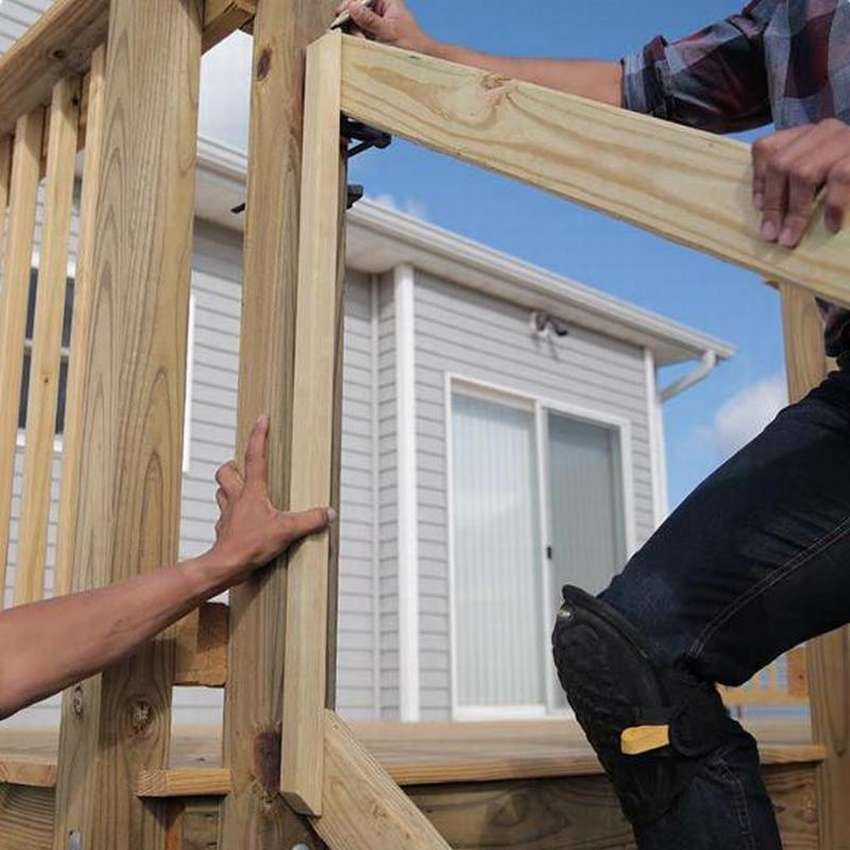

Шаг 3. Используя балясину, определите положение верхней перекладины. Приложите ее так, чтобы нижний конец плотно прилегал к нижнему краю нижней перекладины. Верхняя перекладина должна быть на одном уровне с верхним концом балясины.

Шаг 4. Прикрепите верхние направляющие к стойкам и закрепите саморезами.

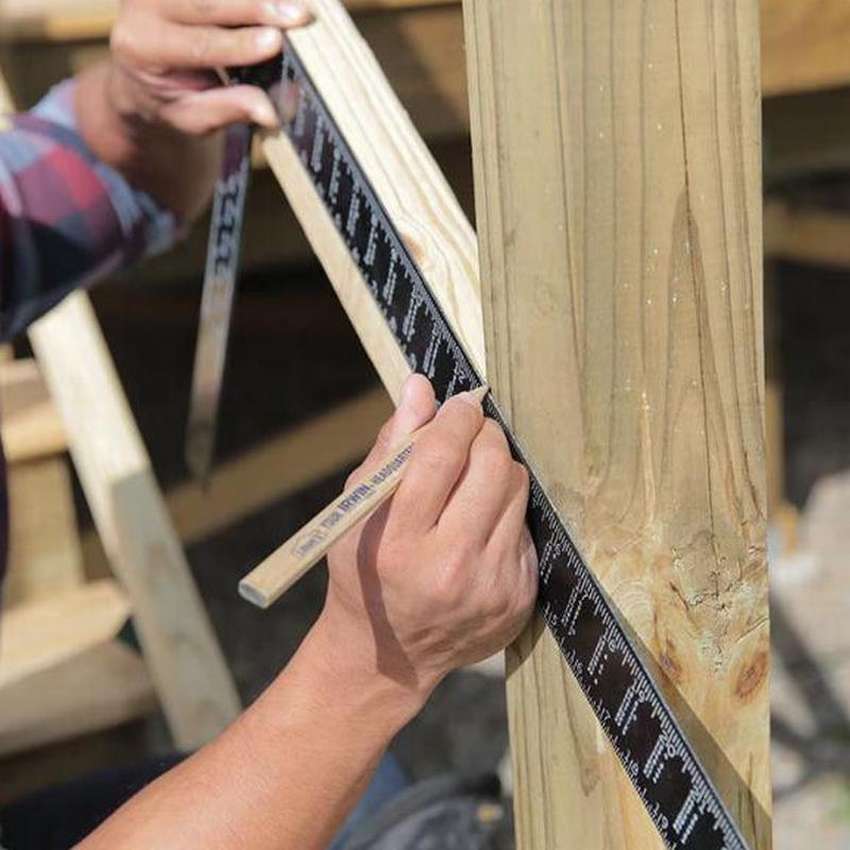

Шаг 5. На нижних стойках отметьте угол, под которым верхние направляющие соединяются со стойками.

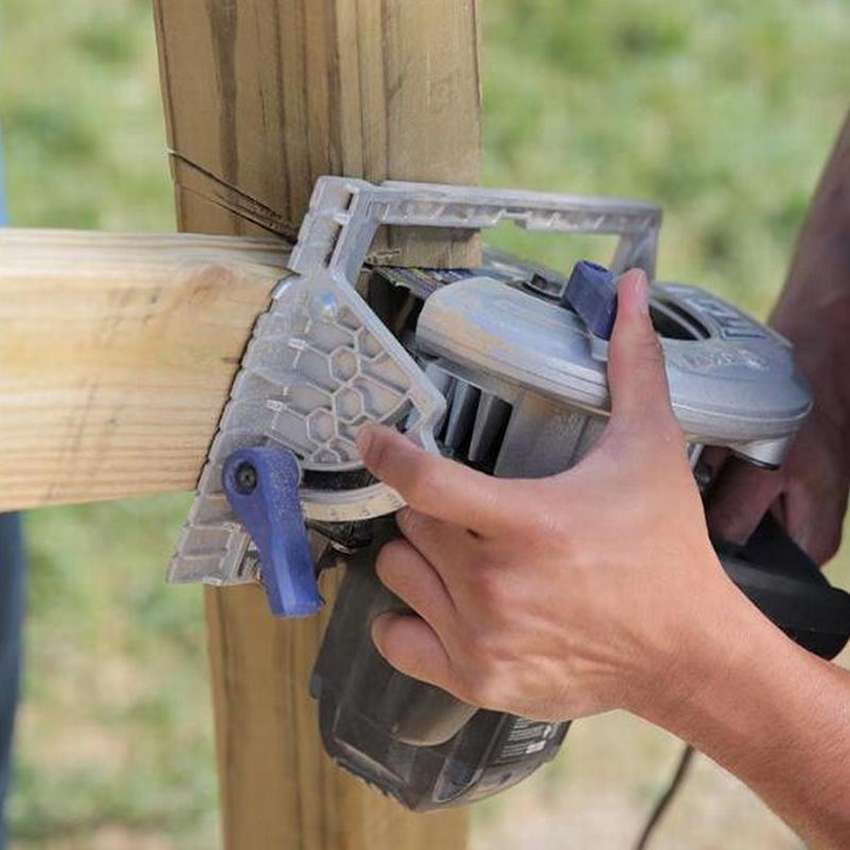

Шаг 6. На нижних стойках срежьте угол.

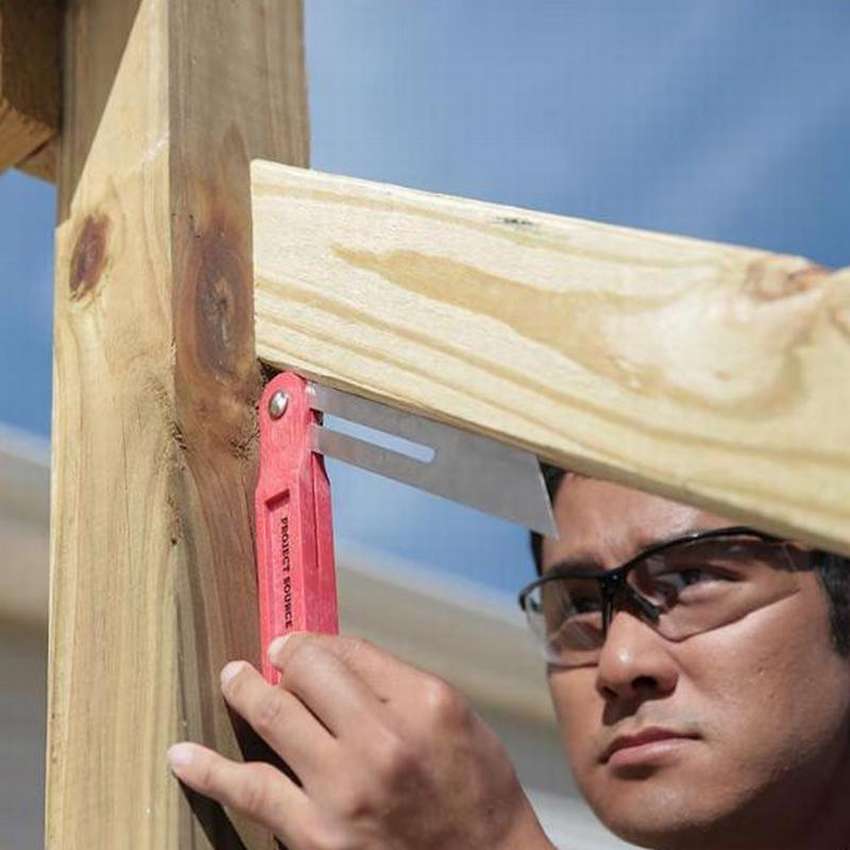

Шаг 7. С нижней стороны верхнего направляющего бруска используйте малку (угломер), чтобы зафиксировать и перенести угол в месте его примыкания к опорным столбам.

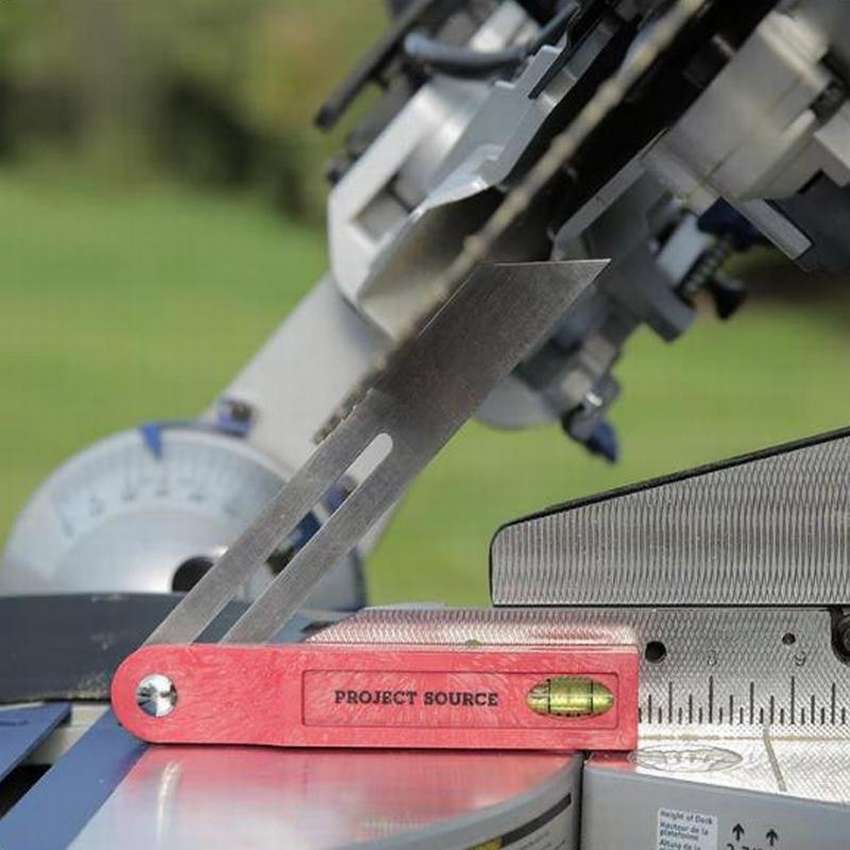

Шаг 8. Теперь настройте угол пропила на торцовочной пиле в соответствии с углом, зафиксированным малкой, и отпилите поручни для точной установки между столбами.

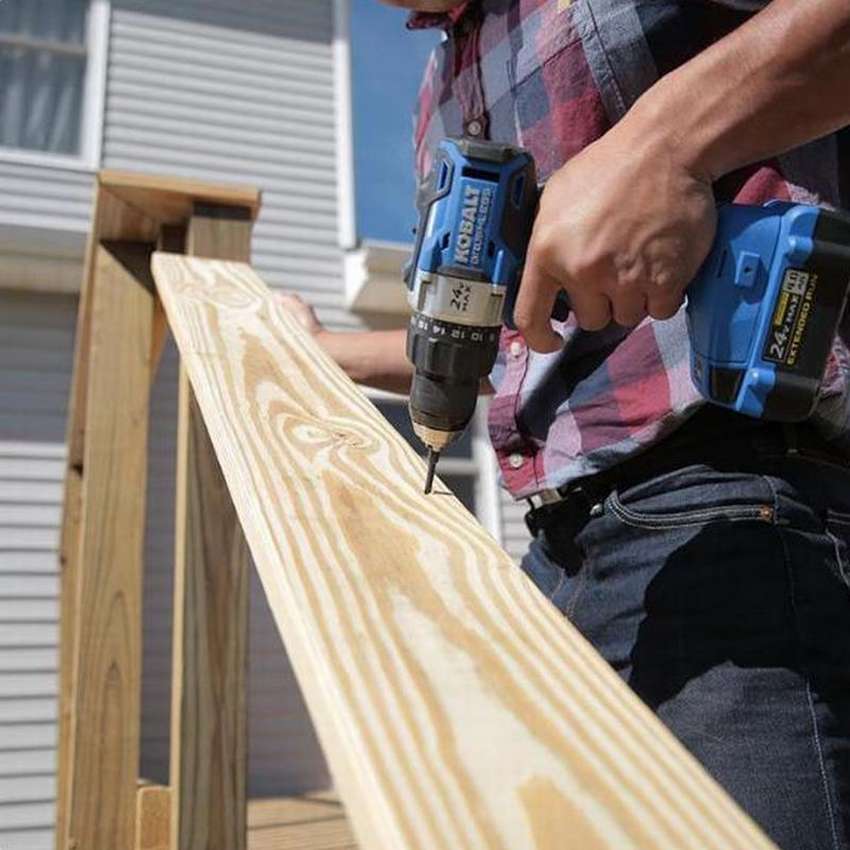

Шаг 9. Приложите поручни так, чтобы внутренние края встали в один уровень с внутренними гранями верхних направляющих. Закрепите саморезами.
Шаг 10. Установите балясины точно так же, как делали при монтаже ограждения террасы. Просверлите отверстия и зафиксируйте балясины на верхних и нижних направляющих саморезами. Чтобы получилось одинаковое расстояние между балясинами, используйте брусок 50х100 мм в качестве шаблона.

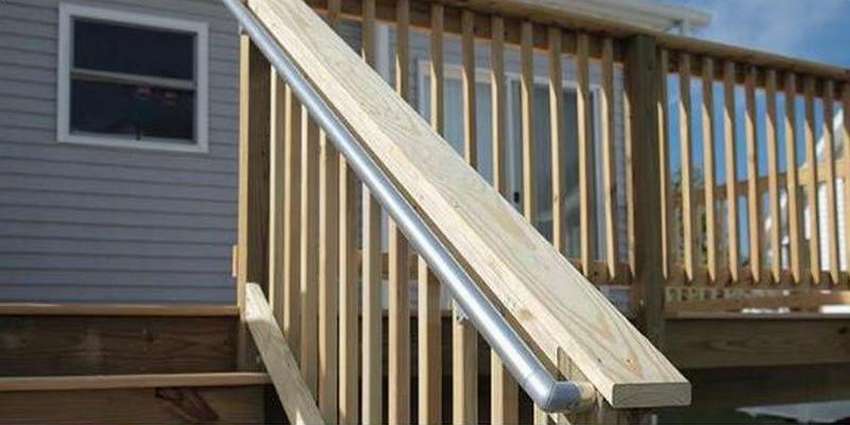

Шаг 11. Установите дополнительный поручень. Для лестниц, где 4 и больше подступенек необходимо наличие непрерывного поручня, хотя бы с одной стороны. Возьмите брусок 50х100 мм со скругленными на фрезере краями или готовые металлические перила. Если выбрали брусок, используйте обрезок доски толщиной 40–50 мм в качестве проставки, чтобы сделать безопасный зазор 38 мм между верхним направляющим бруском ограждения и поручнем.

Ниже галерея с остальными изображениями.

На этом монтаж лестницы для террасы и ограждений завершен. На первый взгляд проект кажется сложным из-за расчетов и углов, но если разбить работу на понятные шаги, надежную и стильную лестницу для террасы или крыльца сделать своими руками не так уж сложно.
